Résumé : Pour la société CSR-TAJ SARL / BLUEWIN, implantée à Vernier en Suisse, nous avons fabriqué sur mesure une tente gonflable de chantier piscine, composée de 2 modules tunnels, de dimensions L = 6 m x l = 6 m x H = 2.5 m. Cet abri gonflable est une structure gonflable air captif, en enveloppe hybride PVC 0.45 mm et PVC 0.6 mm simple peau, aux jointures soudées, prévue pour les chantiers piscines, avec pose de résines, d'enduits et d'époxy. Celle-ci est gonflée à l'air avec une pompe électrique, sans turbine, et avec un régulateur de pression.
Une vue générale de la tente gonflable de chantier piscine et BTP, fabriquée sur mesure pour la société CSR-TAJ SARL / BLUEWIN, en Suisse. Cette structure air captif est un abri gonflable de chantier piscine composée de 2 modules en forme de tunnel, de dimensions L = 6 m x l = 6 m x H = 2.5 m, 2 modules assemblés et raccordés. La tente gonflable est gonflée à l'air avec une pompe électrique et un régulateur de pression, les boudins d'ossatures sont étanches et les jointures sont soudées. La surface utile intérieure de travail est de 78 m2.
Quelques vidéos :
Vidéo : https://youtu.be/Aku9C9tAc8E?si=ac4bTOeV9POE9bOw
Vidéo : https://www.youtube.com/watch?v=jo3LLRJO6l0
Vidéo : https://youtu.be/OpC4EIR5hww?si=E6j8QB9zrvJcvf7R
Modélisation en 3D et concept :

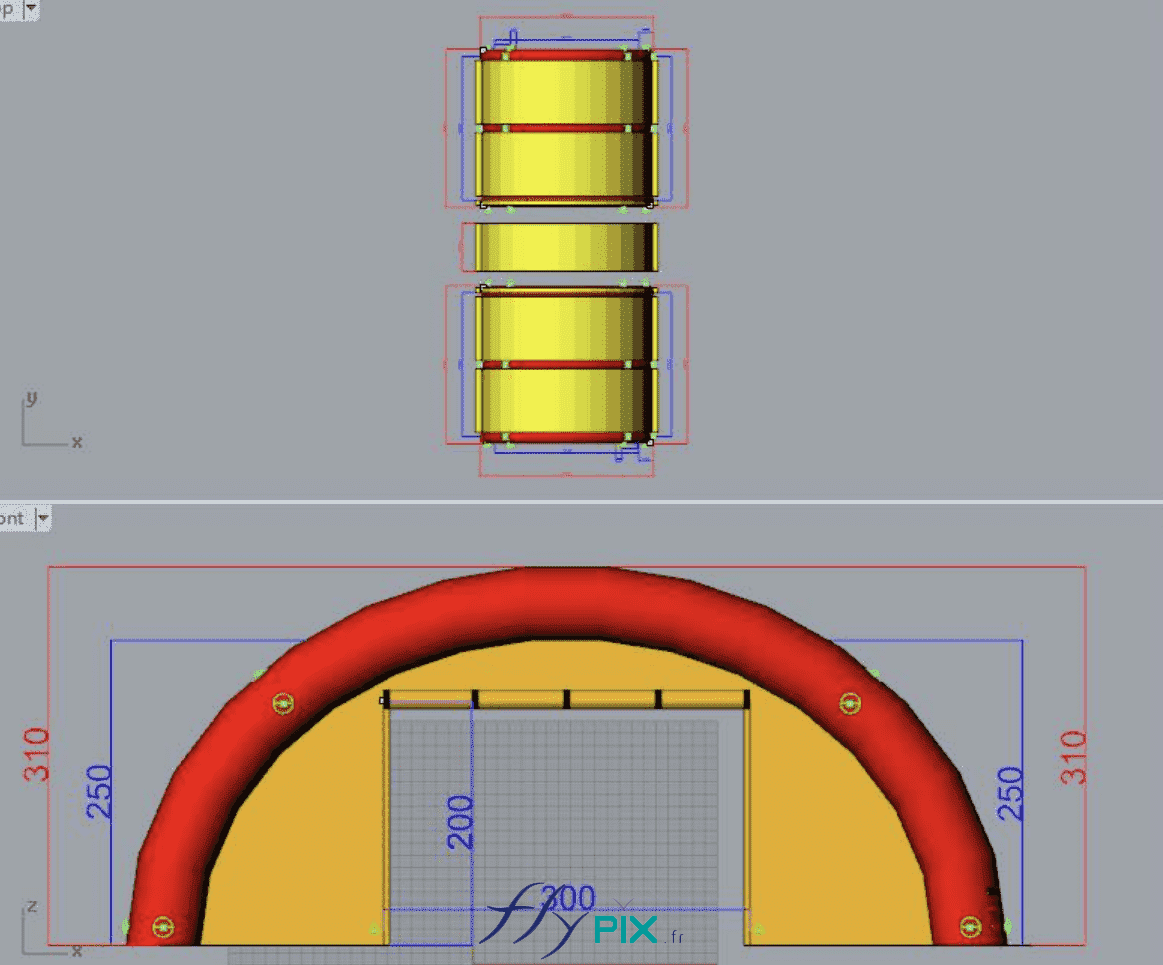

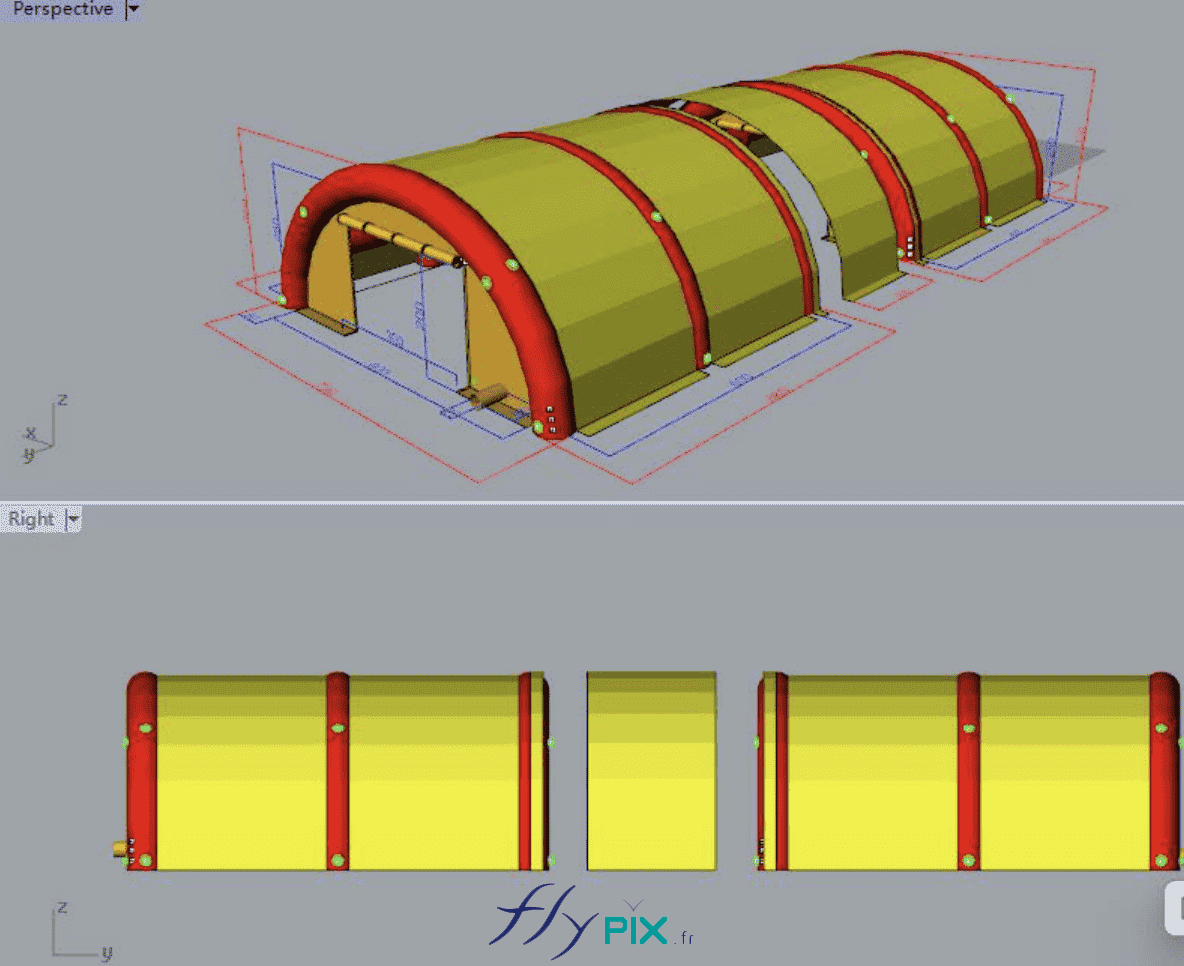

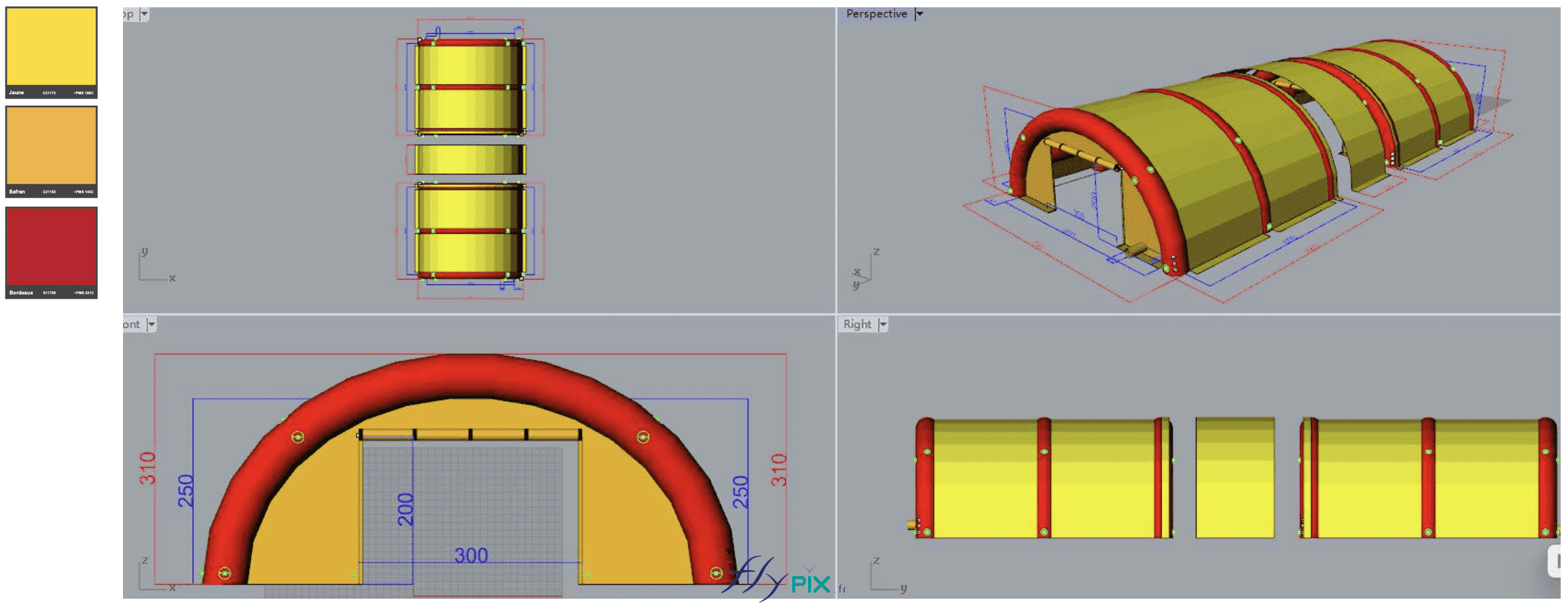

Voici le BAT (bon à tirer), présentant la modélisation en 3D de la tente gonflable air captif conçue et fabriquée sur mesure pour la société CSR-TAJ SARL / BLUEWIN, basée à Vernier, en Suisse. L'abri gonflable est composé de 2 modules indépendants de dimensions L = 6 m x l = 6 m x H = 2.5 m, permettant d'avoir une surface de travail utile de L = 12 m x l = 6 m, soit 72 m2. Une rallonge raccord de L = 2 m permet d'atteindre une longueur totale de L = 14 m. Les 2 modules peuvent être utilisés séparément sur 2 chantiers différents, ou bien assemblés pour faire un grand abri gonflable
Des belles photos de la tente gonflable de chantier :

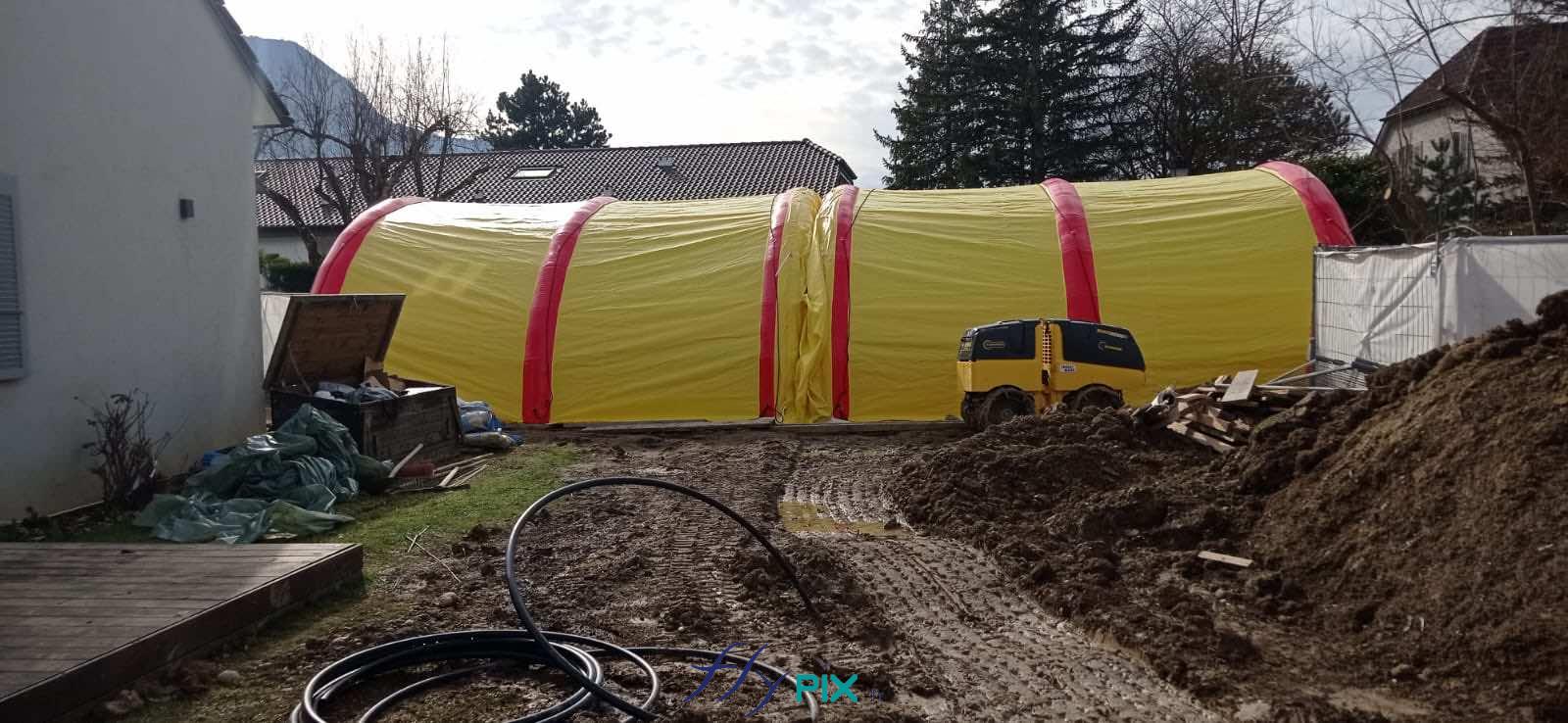

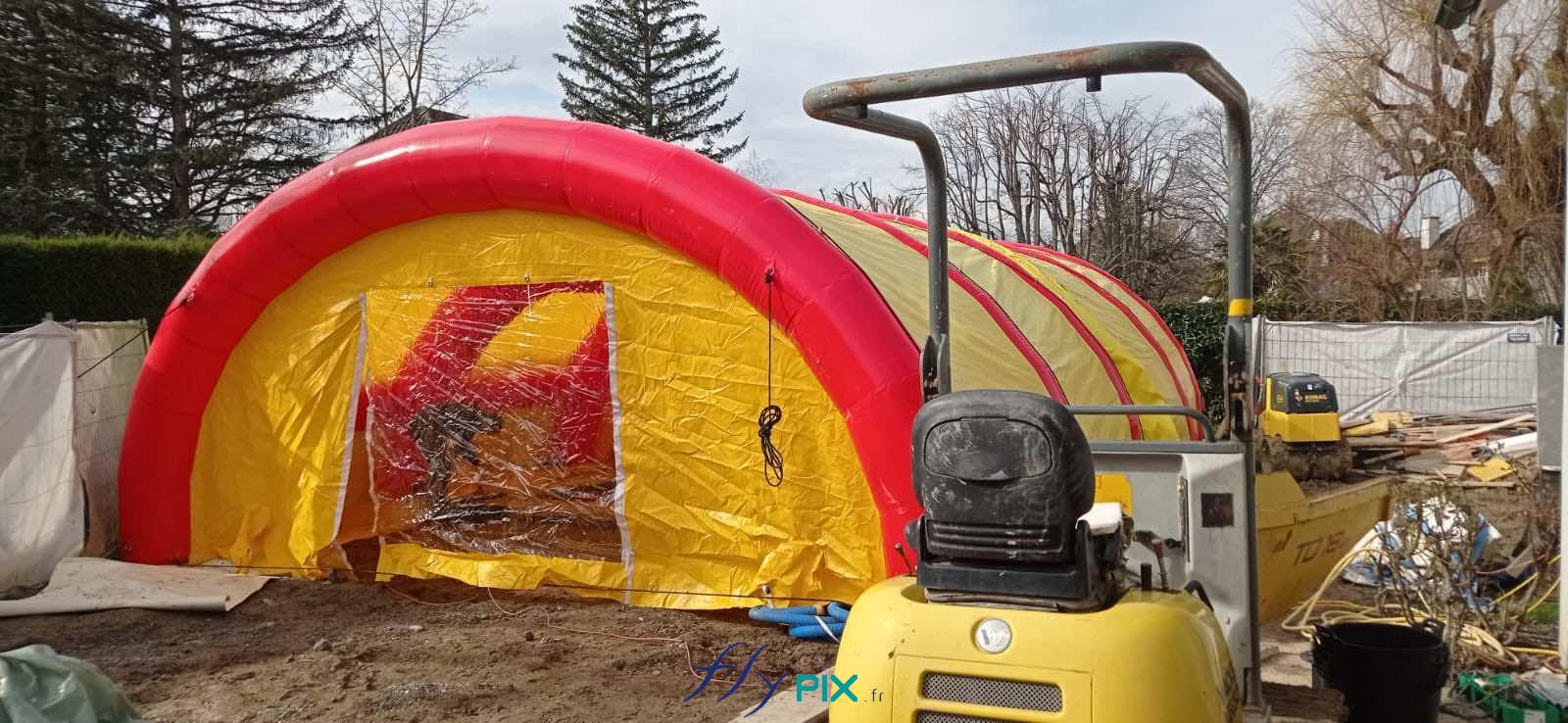

Vue extérieure : vue générale latérale de l’abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif. – Droits réservés, copyrights FLYPIX.

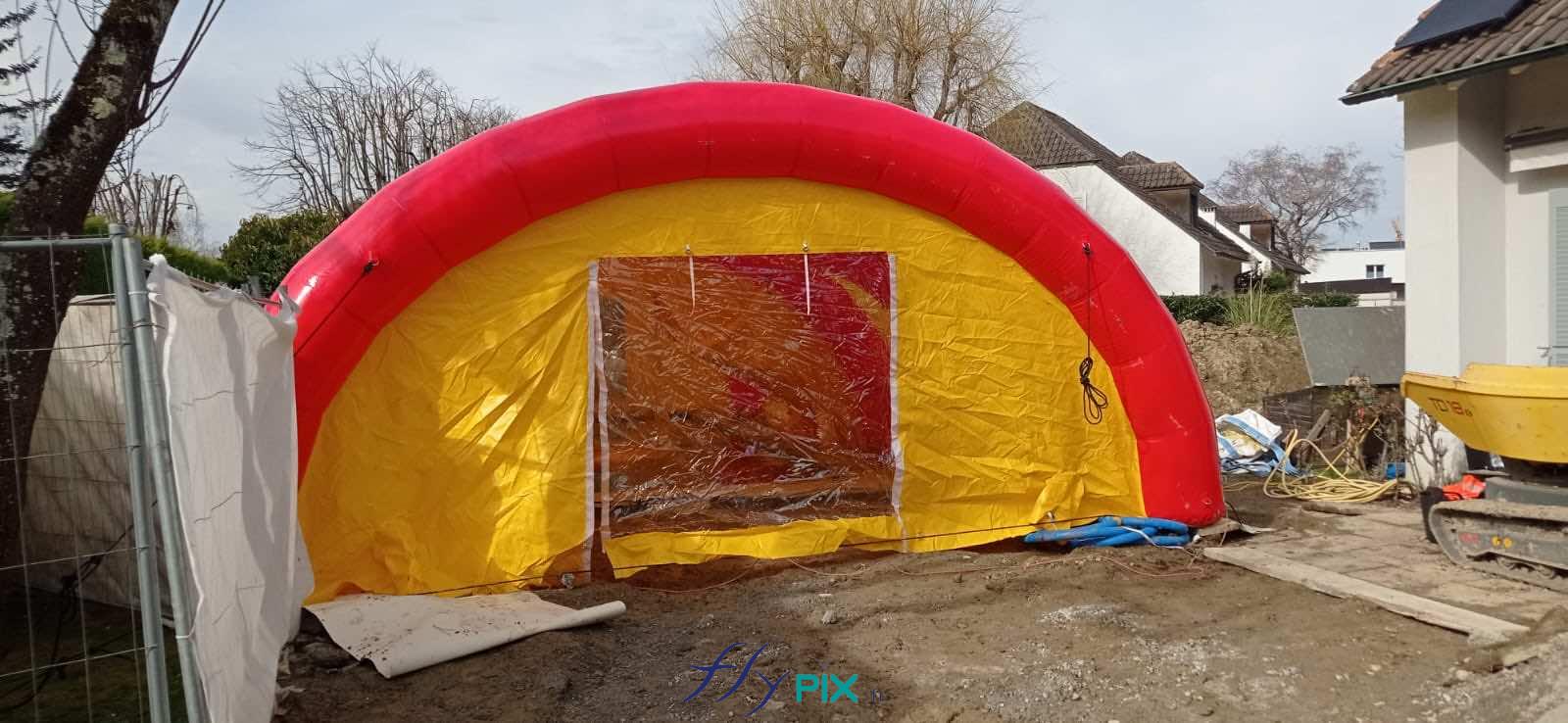

Vue extérieure : façade avant, porte pignon avant avec fenêtre transparente de l’abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif. – Droits réservés, copyrights FLYPIX.
Vue extérieure : façade avant, porte pignon avant avec fenêtre transparente de l’abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif. – Droits réservés, copyrights FLYPIX.

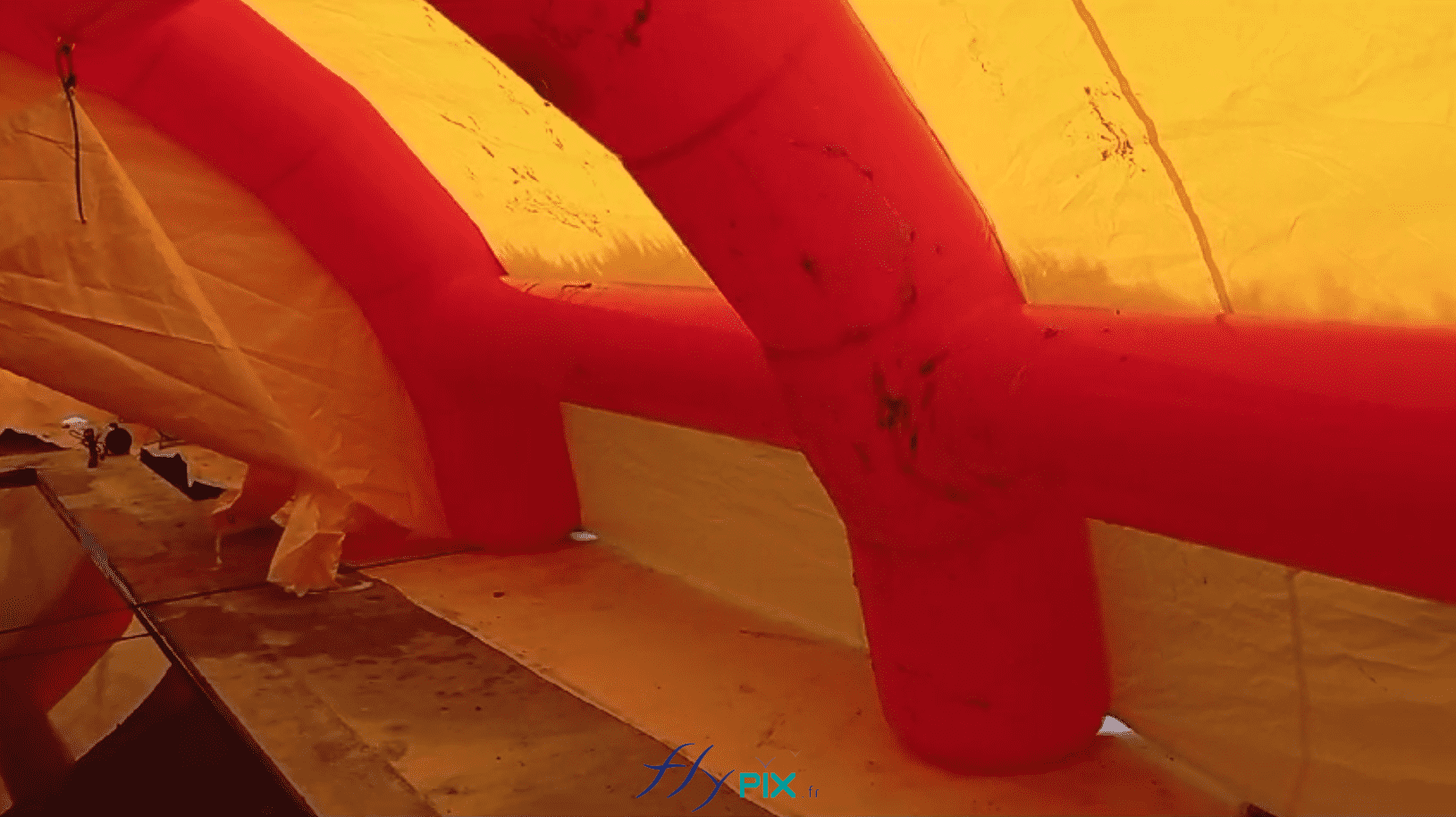

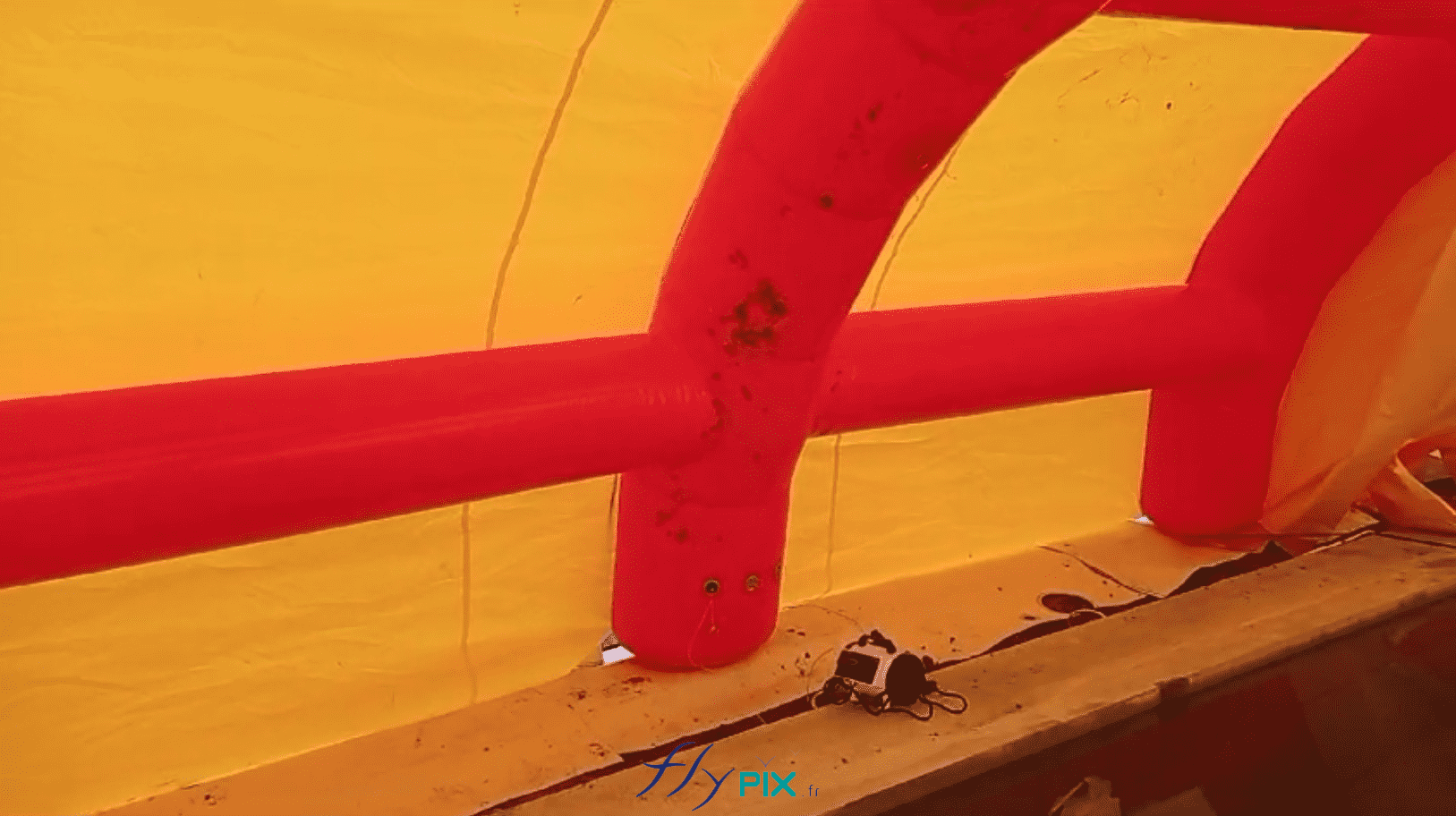

Vue intérieure : détails mur et boudins d’ossatures de l’abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif. – Droits réservés, copyrights FLYPIX.

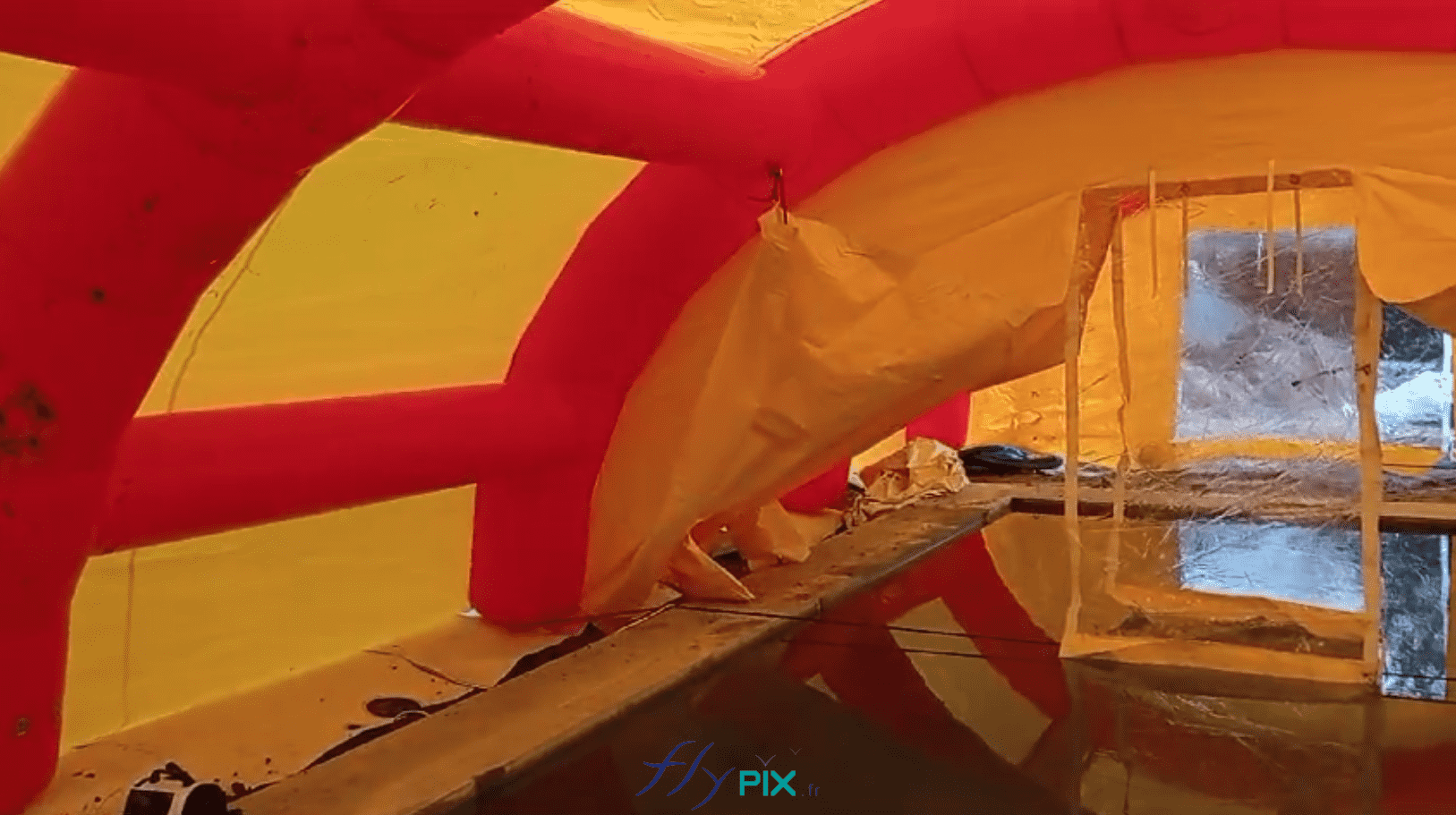

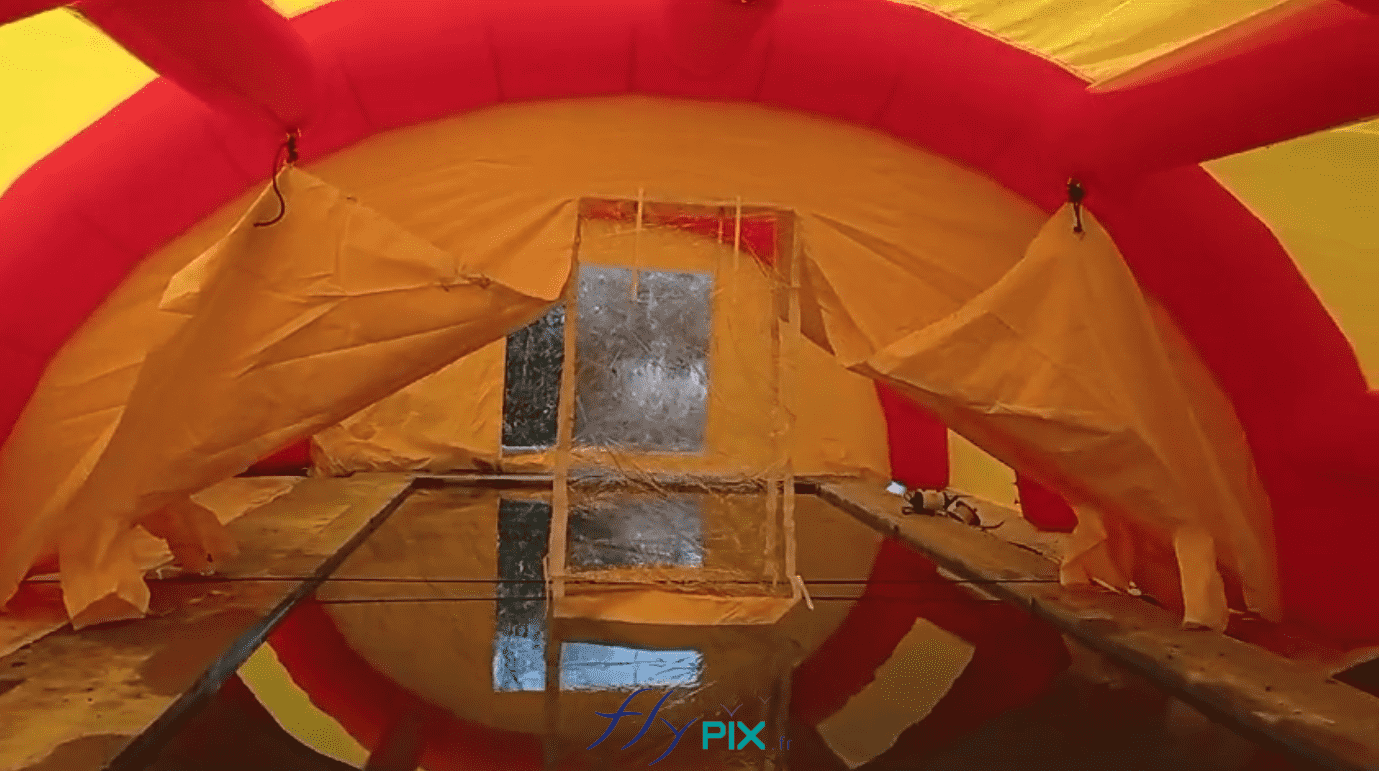

Vue intérieure : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif. – Droits réservés, copyrights FLYPIX.
Vue intérieure : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif. Pignon intermédiaire central pliable et relevable. – Droits réservés, copyrights FLYPIX.
- Tente gonflable air captif, gonflée à l'air avec une pompe électrique, avec un raccord entre les 2 modules fixation velcro,
- Qté 2 modules air captif 6 x
6 m + raccord : longueur utile totale intérieure : 12 m ; largeur utile totale intérieure : 6 m, - Hauteur utile clef de voute intérieure : 2.5 m,
- Surface utile : 72 m2,
- Structure gonflable air captif, gonflée à l'air avec une pompe électrique,
- Pompe, régulateur de pression,
- Par module : 2 portes large pignon transparentes, amovibles, fermeture velcro,
- Sans fenêtres ni marquages,
- Jointures soudées, valve anti-retour, valves de surpression,
- Mur et toiture : en enveloppe PVC 0.45 mm simple peau, couleur Pantone unie,
- Boudins d'ossatures : en enveloppe PVC 0.6 mm simple peau, air captif, étanches, couleur Pantone,
- Bavette au sol,
- Œillets de fixations métalliques externes pour les haubans,
- Kit hauban corde marine pro Lancelin,
- Manchons à air chaud/froid et manchons passe fil et gaines électriques,
- Sac de rangement,
- Kit de réparation,
- Norme anti-feu LNE France type M2,
- Garantie 1 an constructeur + SAV + assistance téléphonique,
- BAT en studio graphique,
- Fabrication française sur mesure par nos soins dans nos ateliers,
- Lestages non fournis,
- Prévoir EDF 220 V sur place pour la pompe.
Fourniture de :
- 1 raccord simple, fixations velcro,
- 1 raccord rallonge L = 2 m, fixations velcro,
- 1 pompe électrique, réversible, 220 V, normes CE,
- 2 régulateurs de pression, 220 V.
Les 2 modules d'abris gonflables sont reliés ensemble soit avec un raccord simple, soit avec un raccord rallonge L = 2 m. En forme de tunnel, très robuste grâce à des contreforts naturels, la tente est en enveloppe hybride entièrement en PVC. Plus précisément, les boudins d'ossatures, interconnectés, sont air captif, en enveloppe PVC 0.6 mm simple peau, avec une valve anti-retour et des valves de surpression. Les murs et la toiture sont en enveloppe PVC 0.45 mm simple peau. Les jointures sont soudées. Ce type d'abri est conçu pour les chantiers piscine nécessitant des poses de résines, d'enduits ou d'époxy. Sur chaque module, face avant et arrière, il y a une porte large pignon de L = 3 m x l = 2 m, fixations fermetures velcro.
Une bavette au sol entoure les 2 modules pour favoriser l'écoulement des eaux de pluies pendant les intempéries, comme on peut le voir ci-dessous.
Un raccord rallonge L = 2 m permet d'obtenir une surface de travail plus importante, soit 84 m2 au lieu de 72 m3, un avantage en termes de polyvalence, pour des chantiers futurs.

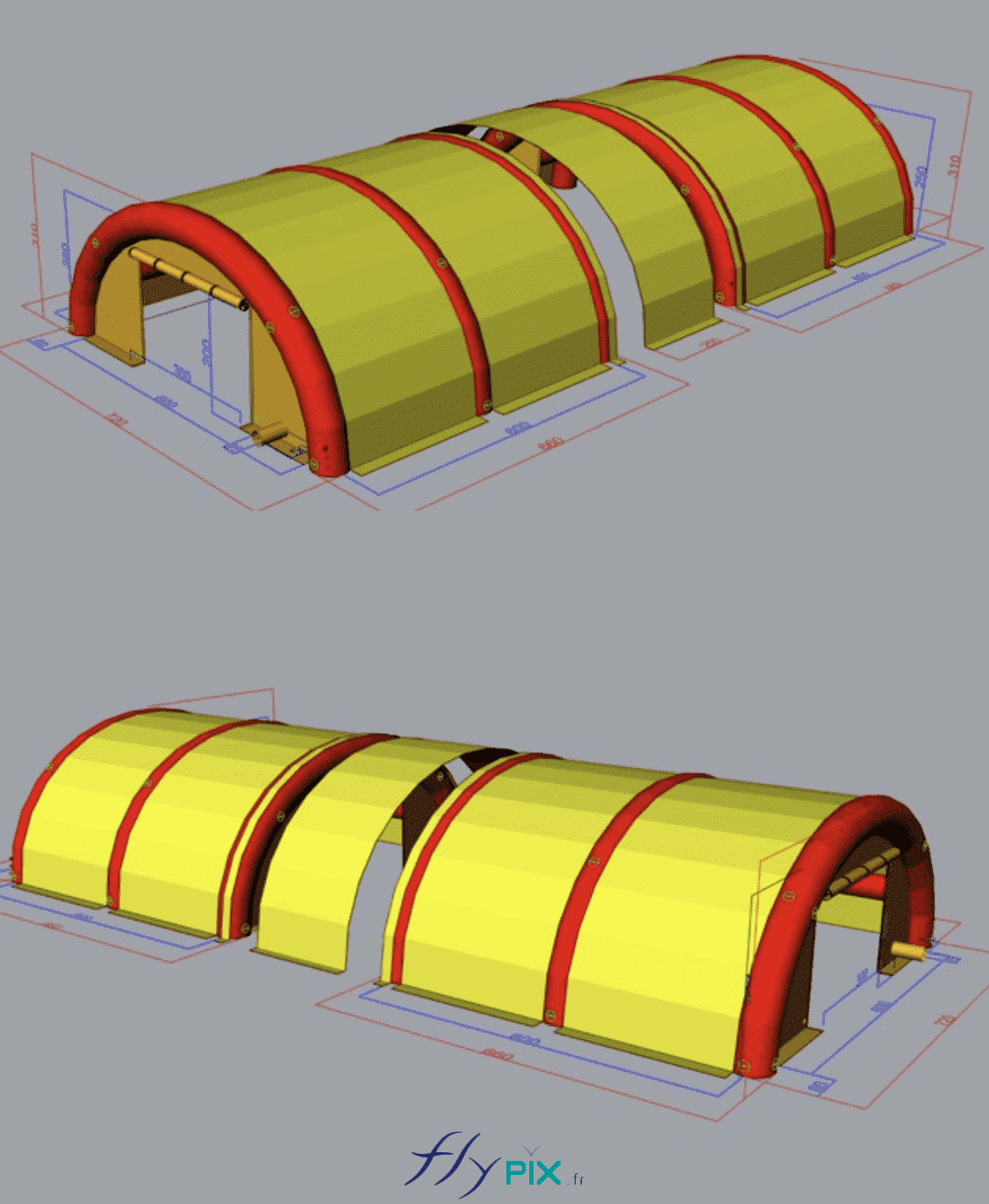

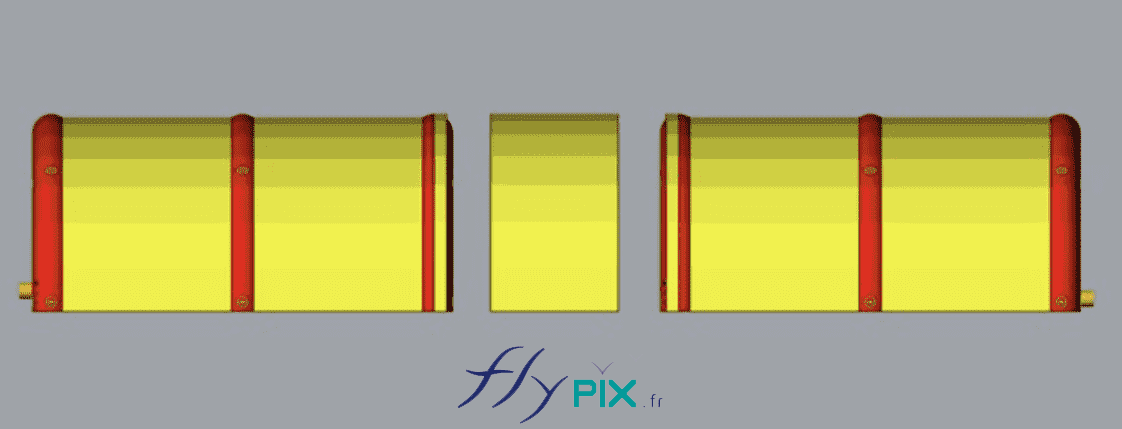

Ci-dessus : 2 vues d'infographie 3D qui montre l'agencement des 2 modules de tentes gonflables de chantier piscine, coté gauche et coté droit.
Ci-dessus : un raccord rallonge L = 2 m permet d'obtenir une surface de travail plus importante, soit 84 m2 au lieu de 72 m3, un avantage en termes de polyvalence, pour des chantiers futurs.

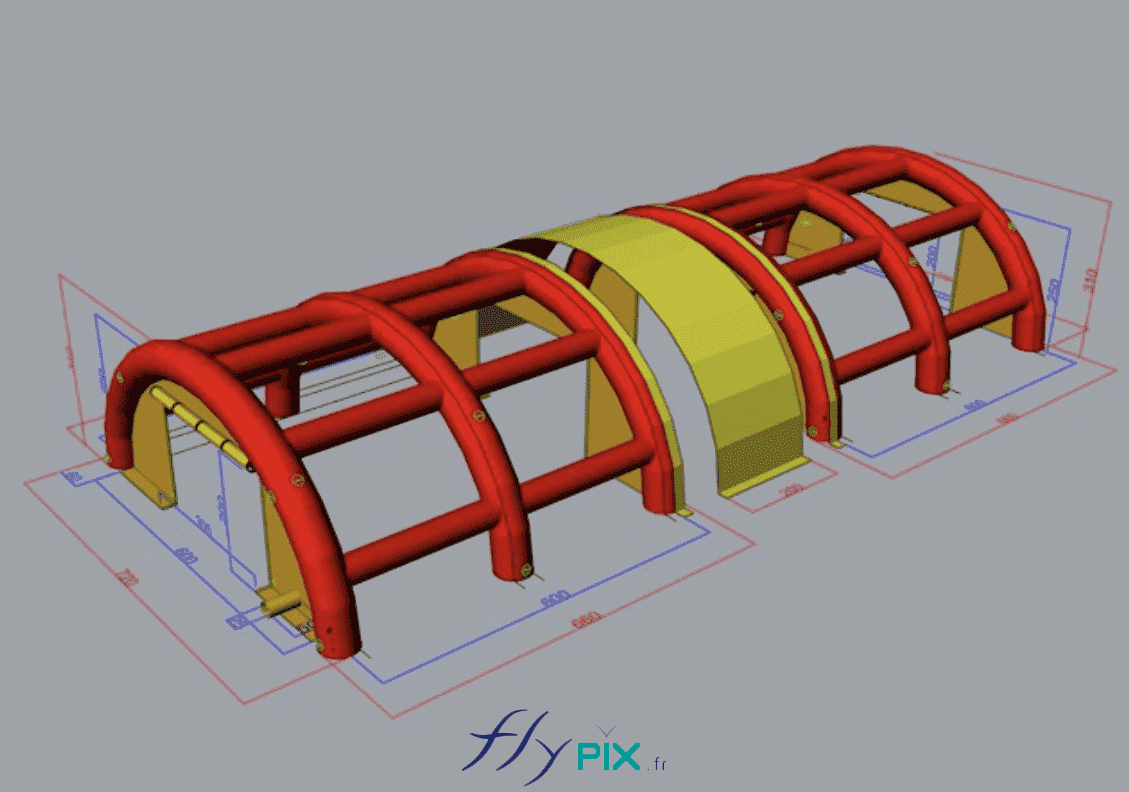

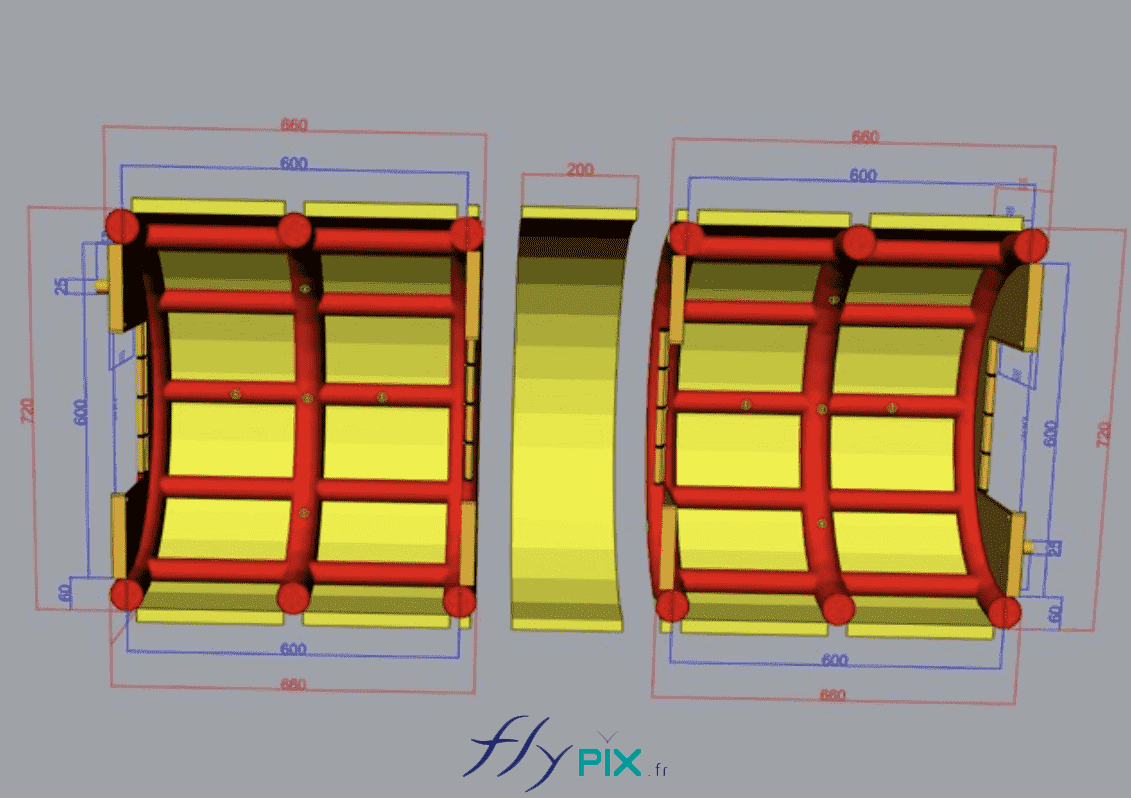

Ci-dessus : sur cette vue en 3D, il est possible d'observer la structure des boudins d'ossatures qui sont la charpente des 2 modules d'abris gonflables en forme de tunnel. Les boudins d'ossatures sont une structure gonflable unique, dont les différentes parties sont interconnectées d'un seul tenant. Cela permet d'obtenir une tente gonflable solide et fiable, qui se gonfle très rapidement grâce à une pompe électrique puissante.
Ci-dessus : une autre vue des boudins d'ossatures, la charpente des modules de la tente gonflable.
