Résumé : Nous sommes fiers et heureux d'avoir collaboré avec succès avec la société ALTRAD / PREZIOSO, qui nous ont fait confiance, pour la fabrication que mesure d'un très grand hangar gonflable industriel, de dimensions utiles intérieures L = 15 m x l = 11 m x H = 11 m. Une structure gonflable entièrement en enveloppe PVC 0.6 mm double peau capitonné, air captif, en forme de U inversé, gonflée à l'air avec une pompe électrique et un régulateur de pression.
Voici un très gros hangar gonflable de dimensions intérieures utiles L = 15 m x l = 11 m x H = 11 m en forme de U inversé, air captif, fabriquée que mesure par nos soins dans nos ateliers à Orléans, grâce au savoir-faire de nos ingénieurs et techniciens. Cet abri gonflable est entièrement en enveloppe PVC 0.6 mm double peau capitonnée de couleur blanche ; elle est aussi dotée d'une bâche au sol interne amovible en PVC. Cette tente gonflable industrielle a la particularité d'être de très grandes dimensions, procurant un grand espace et un grand volume de travail, tout en préservant une grande polyvalence. Cette solution est fiable, robuste et très résistante, pouvant subir des vents à 110 km/h. La forme en U-inversé permet d'optimiser l'écoulement des eaux de pluies et un bon drainage, mais aussi de bénéficier d'une très grande solidité structurelle.
Nous fournissons :
- Thales, EDF, Chantiers Modernes, Colas Rail, Sefrim Environnement, Groupe Bollore, Croix Rouge Française, Samu, Smur, Sdis, Protection Civile, Armée Française, Marine Nationale, Croissant Rouge, Gendarmerie Nationale, Sol Environnement, Fayat, Razel-Bec, Bouygues Bâtiment, Airbus, Cnes, Cnrs, Noé Jacquier, Sncf, Alstom, Ratp, Sade, NJ Décobéton, 3 Descendeurs, Marti Group, Nouvetra, Flexi France, Technip, Andra, Eads, Nexter., Aéroport de Paris.
Des techniciens procèdent aux manœuvres pour l'installation et la mise en place du hangar gonflable, sur l'un des sites de la société ALTRAD / PREZIOSO. Sur ce type de projet, nous assurons à nos commanditaires : conseils, aides, accompagnements, conceptions, études de modélisations et d'infographies 3D, études d'ingénieries et de contraintes physiques, fabrication, pose, installation, SAV, assistance, maintenance. Nos services de qualité et nos encadrements assurent la livraison d'abris gonflables industriels de A à Z, grâce à notre équipe d'ingénieurs et de techniciens dotés d'une grande expérience et d'un grand savoir-faire, depuis plus de 18 ans. Ce sont des collaborations basées sur le long terme, en toute confiance.

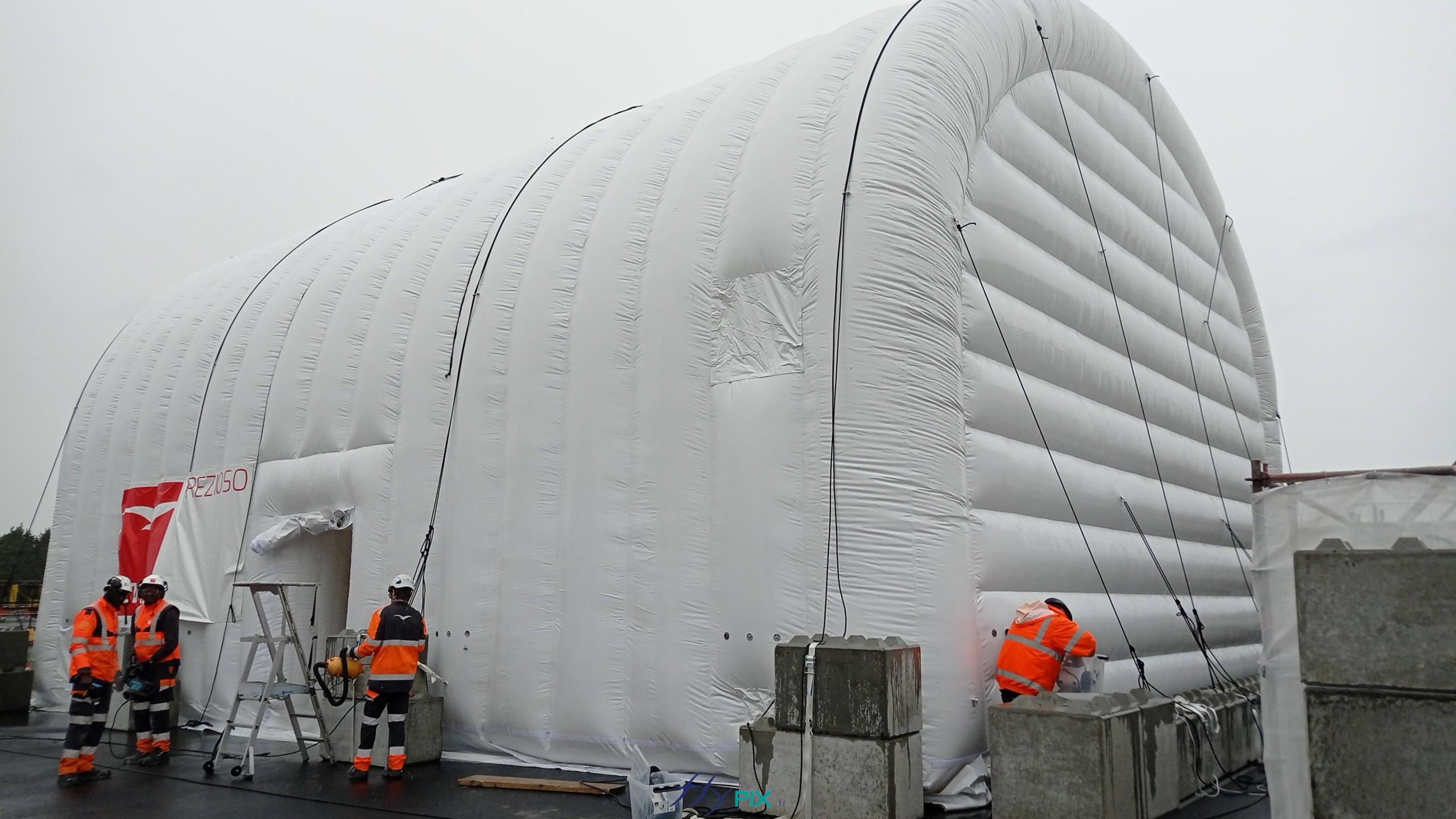

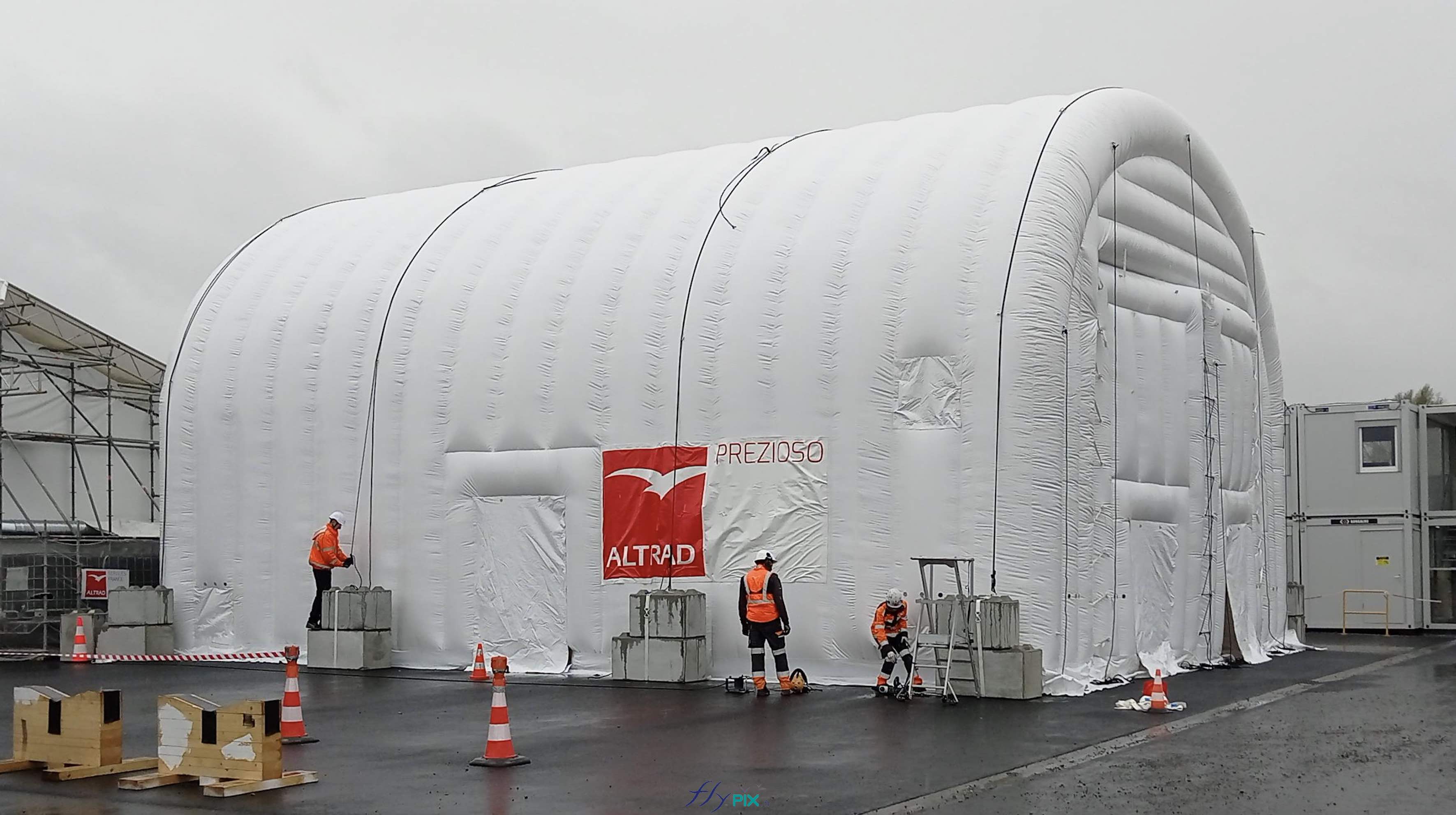

Sur cette photo, les opérateurs sont entrain de mettre en place les lestages, des blocs de béton et aussi de procéder aux raccordements de cordes de haubanage (cordes marine pro Lancelin, très robustes), via les anneaux et les oeillets de fixations répartis le long des boudins d'osssatures de la tente gonflable. A gauche : une grande banderole imprimée de marquage amovible, avec le logo, fixée avec des bandes velcro. Sont prévus aussi des manchons à air et des manchons passe fils et gaines électriques. A droite : face arrière de l'abri gonflable, fermé, avec un mur en enveloppe double peau capitonnée.
Qté 1 hangar gonflable L = 15 m x l = 11 m x H = 11 m, air captif, enveloppe PVC 0.6 mm double peau capitonnée, bâche au sol amovible
Dimensions utiles intérieures de la tente :
- Longueur = 15 m,
- Largeur = 11 m,
- Hauteur = 11 m, mur latéraux H = 7 m et clef de voute à H = 11 m,
- Surface utile : 165 m2,
- Forme U inversé.
Caractéristiques techniques :
- Abri gonflable : tente industrielle,
- Structure gonflable, air captif, gonflée à l'air avec pompe et régulateur de pression,
- Air captif, entièrement en PVC 0.6 mm, jointures soudées, enveloppe double peau capitonnée, couleur unie Pantone usine,
- Valves anti-retour, valves de surpression,
- Anneaux et œillets métalliques internes et externes,
- Manchons à air et passes fils électriques (emplacements et dimensions à définir),
- Forme tente : U inversé, murs latéraux H = 7 m et clef de voute H = 11 m,
- Dimensions utiles intérieures : L = 15 m x l = 11 m x H = 11 m,
- Surface utile intérieure : 165 m2,
- Qté 1 seule porte large pignon principale L = 8 m x H = 6 m, le fond de la tente est fermée en double peau capitonnée. Porte avec 2 membranes transparentes (1 interne et 1 externe), AMOVIBLES, fermetures Velcro,
- Qté 2 portes latérales de service, dimensions 0.90 m x H = 2.5 m ; par porte : 2 membranes transparentes et amovibles, fermetures Velcro,
- Qté 1 bâche au sol 165 m2, en PVC amovible, fixations Velcro,
- Intérieur tente : bandes de fixations Velcro pour protection amovible (non fournie),
- Garantie 1 an constructeur + SAV + Assistance téléphonique.
- Norme anti-feu LNE France, type M2.
- Kit cordes marine pro Lancelin.
- BAT en studio graphique,
- Sac de rangement,
- Kit de réparation,
- Fabrication sur mesure en France, par nos soins, dans nos ateliers à Orléans,
- Prévoir EDF 220 V sur place pour la pompe et le régulateur de pression,
- Sans lestages, non fourni, en su (prévoir big bags à remplir de sable),
- Poids unitaire estimé total : 1.9 tonne.
Marquages personnalisés :
- 2 grandes banderoles amovibles de bâches imprimées avec logo de la société, 2 x 2 m, fixations velcro.
Autres besoins pris en compte :
- Raccorder un système de ventilation avec des gaines (Diamètre 300 x 4).
- Manchons : ouvertures dans le module, pour recevoir des gaines de ventilation et/ou d’aspiration, devront pouvoir être fermé en cas d’absence des gaines.

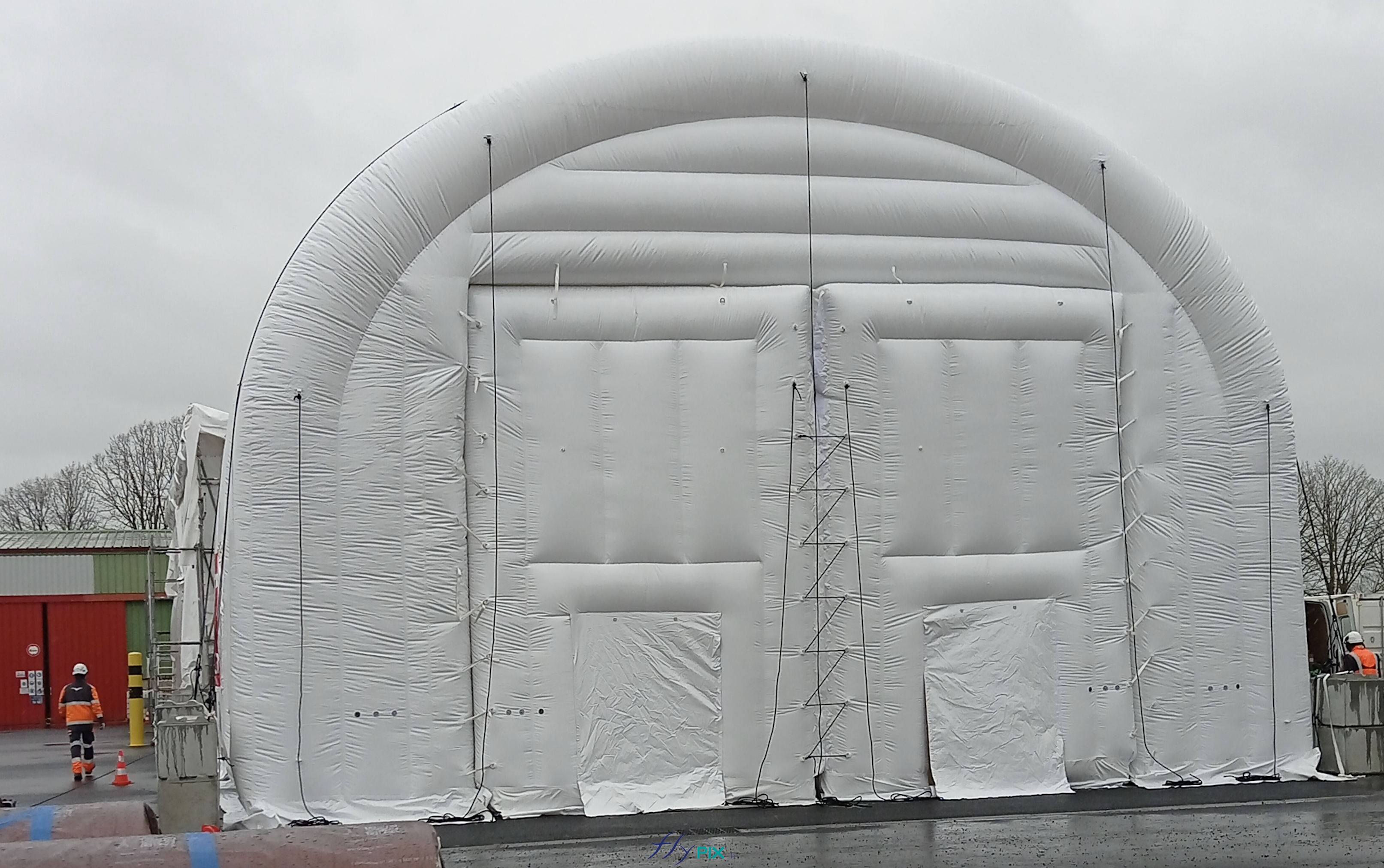

Vue de la face avance de la tente gonflable :
Une vue générale de la face avant du hangar gonflable, avec 2 grandes portes larges pignons, qui sont en fait 2 modules amovibles pour faire une ouverture principale plus grande. Les cordes de haubanage sont fixés à des anneaux et des oeillets de fixation métalliques ; elles sont prêtes à être fixées aux blocs de bétons (lestages au sol).
Vues de modélisations en 3D, réalisées par notre infographiste, durant la phase de conception de la tente gonflable industrielle:
Cet abri gonflable a la particularité de disposer de 2 modules amovibles de portes d'accès principales, comme le montre les 2 images ci-dessous. Cette solution ergonomique, adaptée aux besoin de notre commanditaire, permet plus de polyvalence en terme d'utilisation, mais surtout, de pouvoir rentrer des pièces et des machines de grands formats ou de grands volumes.

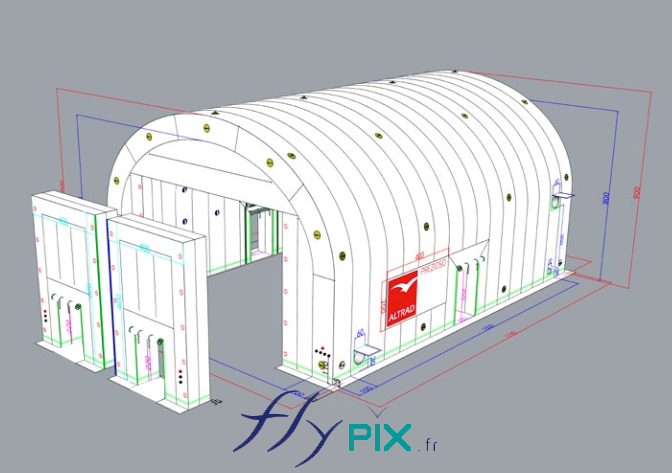

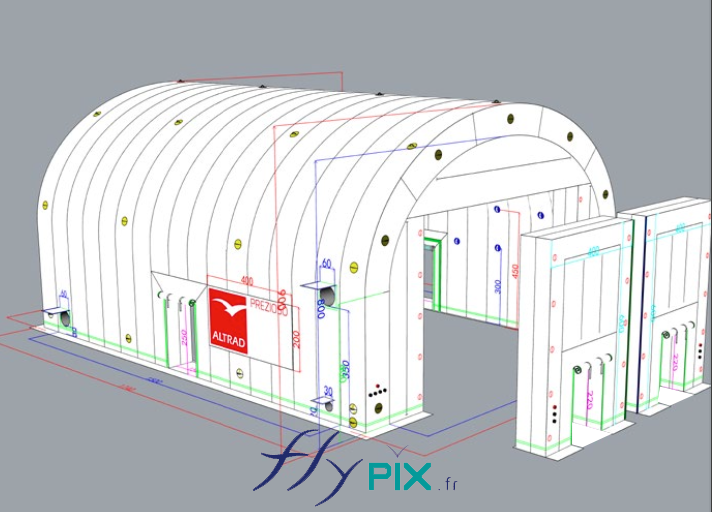

Modélisation infographie 3D : face avant droite de la tente, point de vue général, avec les 2 modules de portes amovibles qui peuvent être retirés pour faire une ouverture plus grande, pour accueillir des pièces ou des machines de grandes dimensions.

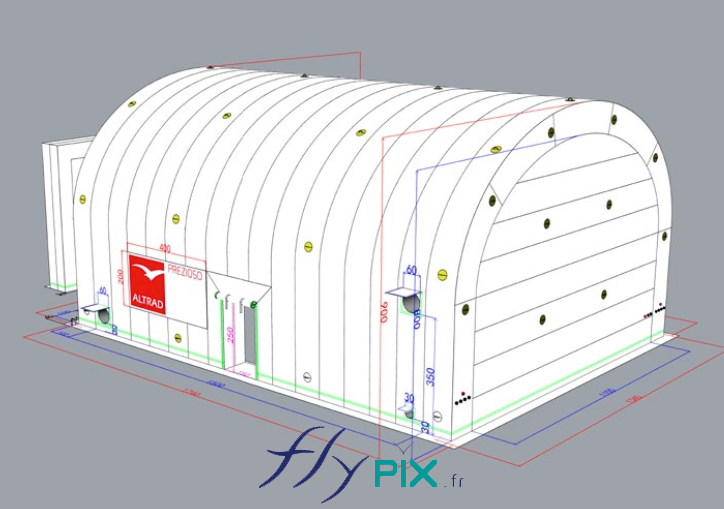

Modélisation infographie 3D : face avant gauche de la tente, point de vue général, avec les 2 modules de portes amovibles.

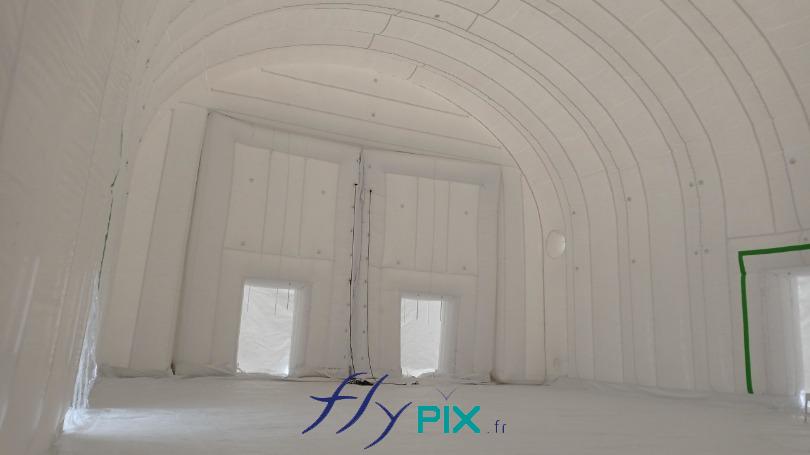

Vue intérieure de la tente gonflable industrielle :
Sur cette photographie, nous pouvons observer une vue intérieure du hangar gonflable industriel, en forme de U inversé. Au sol, il y a une grande bâche amovible en enveloppe PVC lavable, qui permet de travailler sur une surface propre et d'assurer une bonne isolation par rapport au sol (isolation thermique, humidité, insectes,...). Les murs sont épais, en enveloppe double peau capitonnée. Sur les boudins d'ossatures sont répartis des anneaux et des oeillets de fixations métalliques, pour notemment attacher des dispositifs d'élcairages LED, ou des sports froids, pour assurer un éclairage interne de jour comme de nuit (et donc de pouvoir travailler pendant la nuit). A droite, une porte latérale, avec un marquage d'issue de secours. Au fond, 2 grandes portes d'accès, 2 modules amovibles, permettant un très grand accès pour accueillir de pièces ou des machines très volumineuses. L'ensemble des matériaux de l'abri gonflable est certifié norme anti-feu LNE France type M2. Les jointures des enveloppes en PVC 0.6 mm sont soudées, préservant ainsi une parfaite étanchéité de l'abri par rapport aux intempéries (pluie, vent, neige), mais aussi pour confiner d'éventuelles poussières ou substances pour les contenir et préserver l'extérieur, cela fonctionne dans les 2 sens. Cette photo illustre parfaitement l'argument d'un grand espace et d'un grand volume utile de travail.
Vue extérieure de la tente gonflable industrielle :

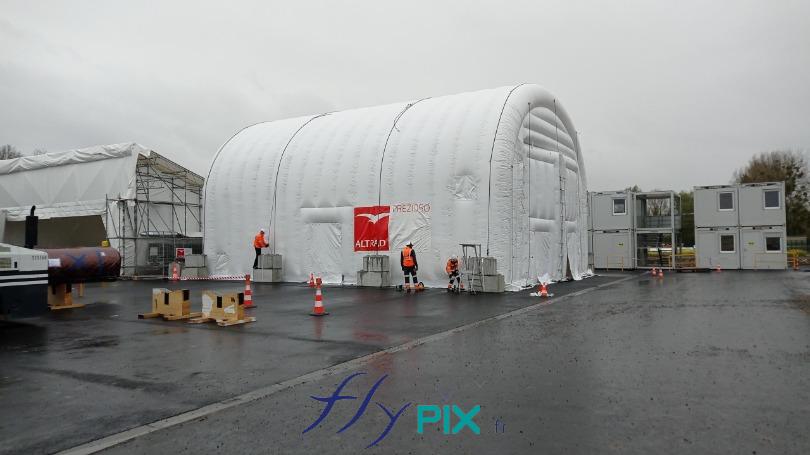

Une vue générale de la tente gonflable industielle, dans son contexte, lors de l'installation de la structure.

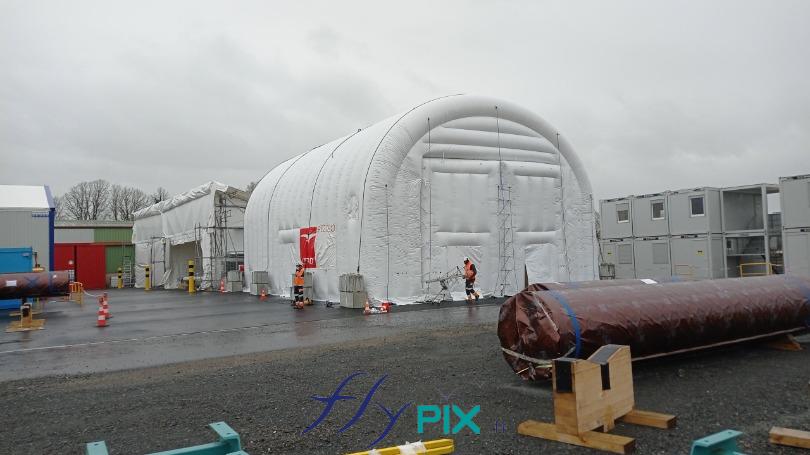

Une autre vue générale de la tente gonflable industielle, dans son contexte, lors de l'installation de la structure.
BAT et modélisation en 3D :

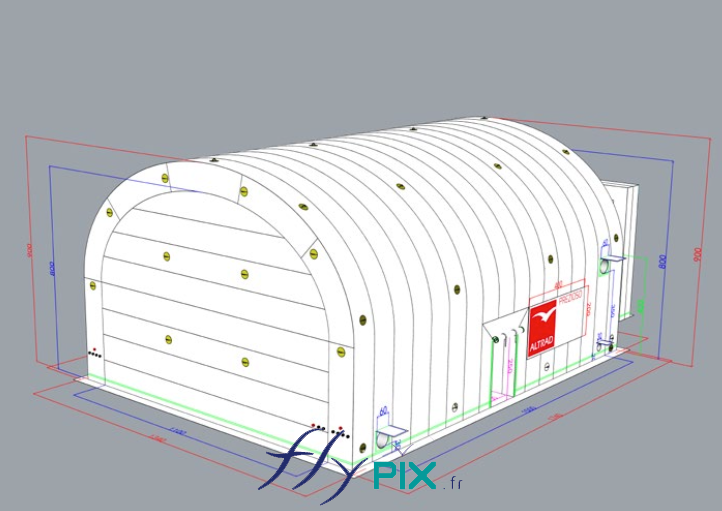

Voici des vues en infographie en 3 dimensions de l'ensemble de la tente gonflable industrielle, dont le concept a été validé par le commanditaire ALTRAD / PREZIOSO.
Ces vues servent de base de travail, de référence et de plan de travail, pour la fabrication du hangar gonflable industriel.

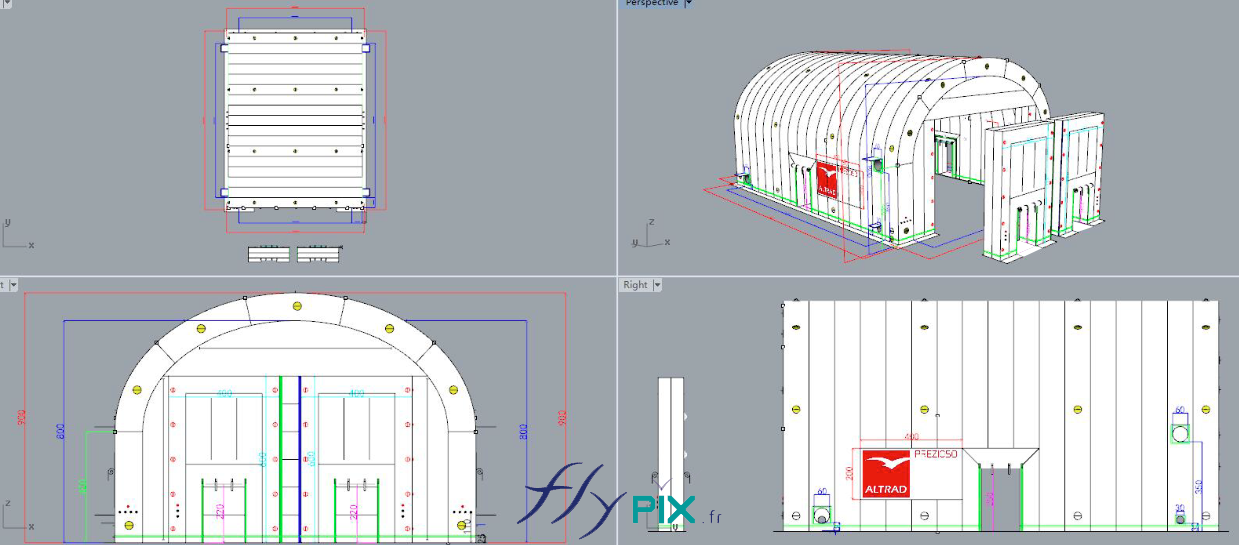

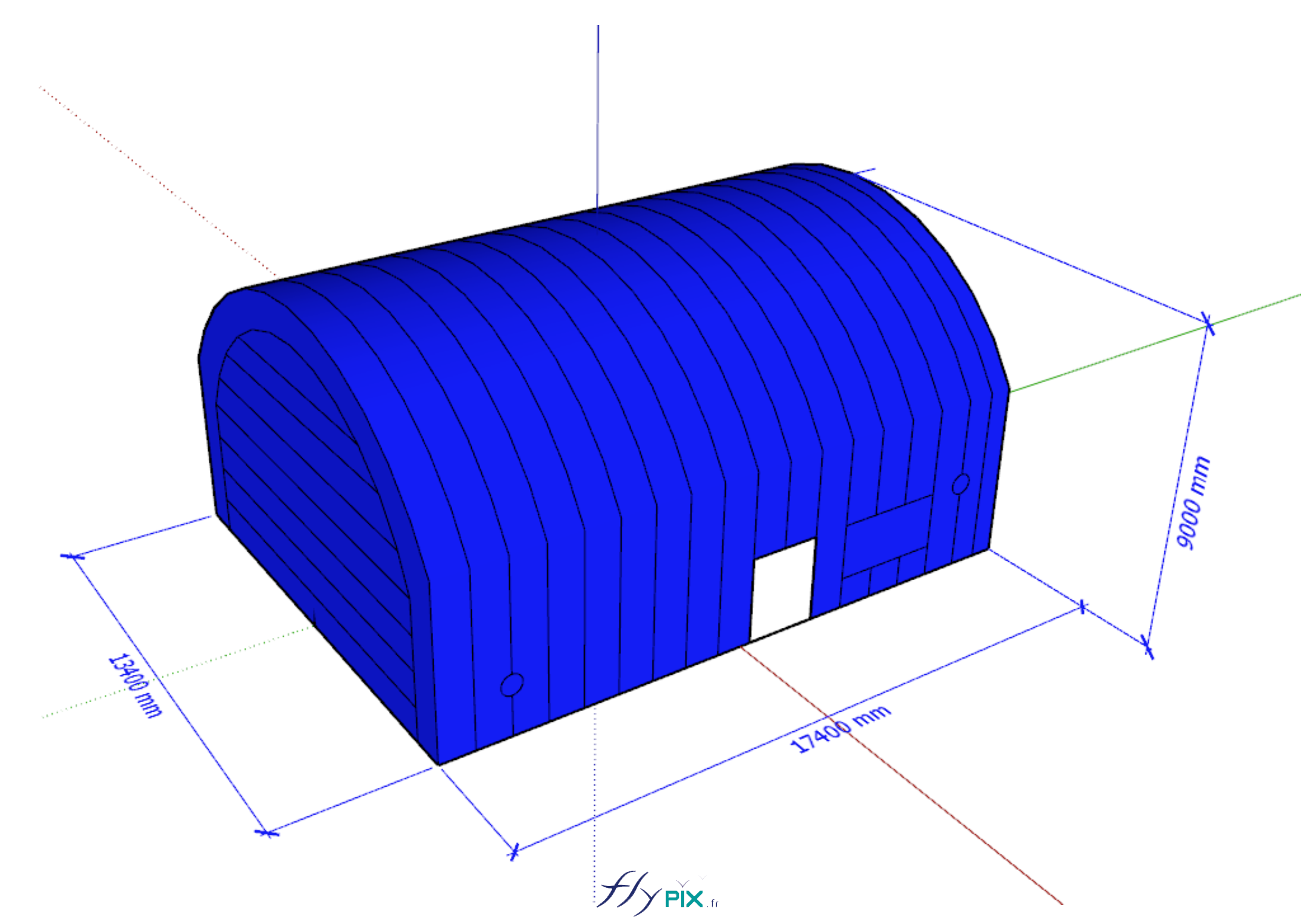

Vues en 3D de face avant, latérale, de dessus et point de vue général.
Vue en 3D : point de vue général aérien gauche, face arrière.
Vue en 3D : point de vue général aérien droit, face arrière.

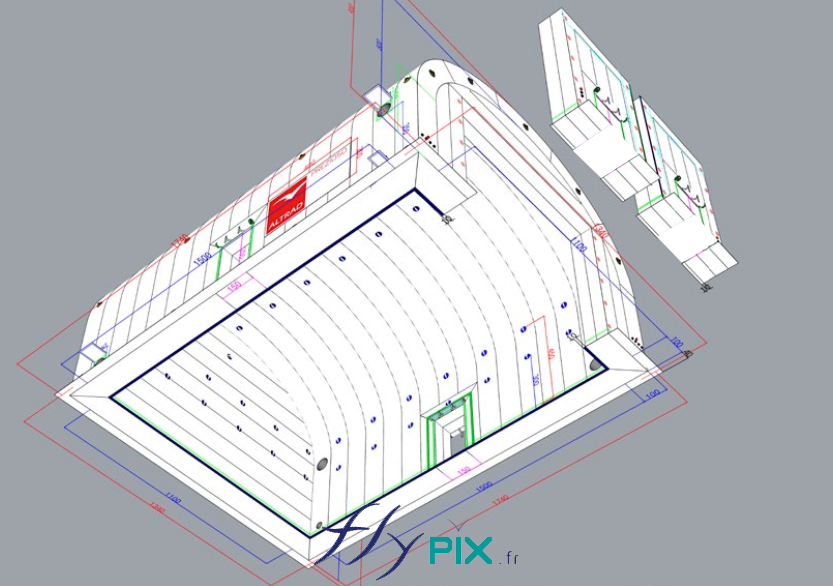

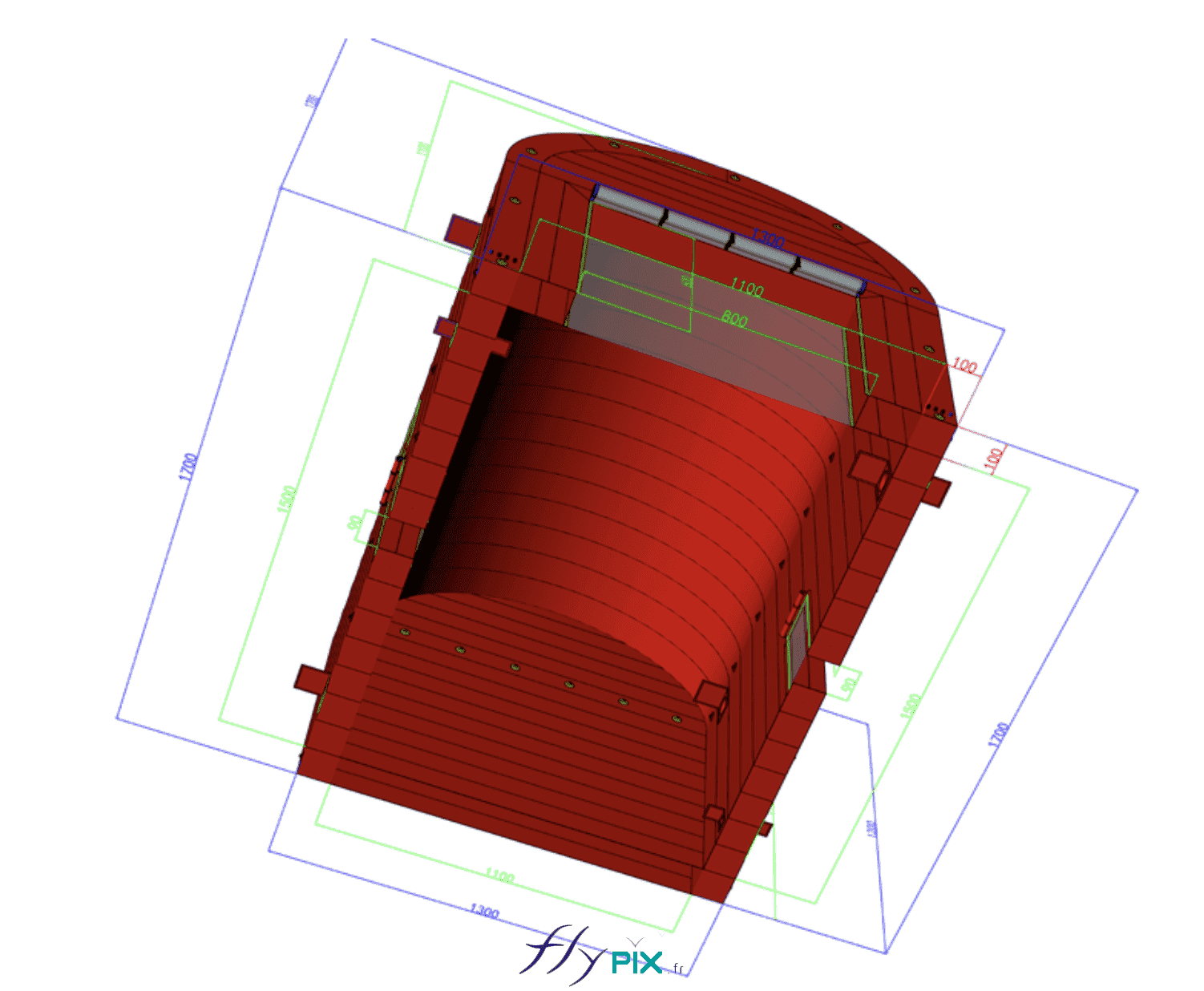

Vue en 3D : point de vue général dessous la tente.

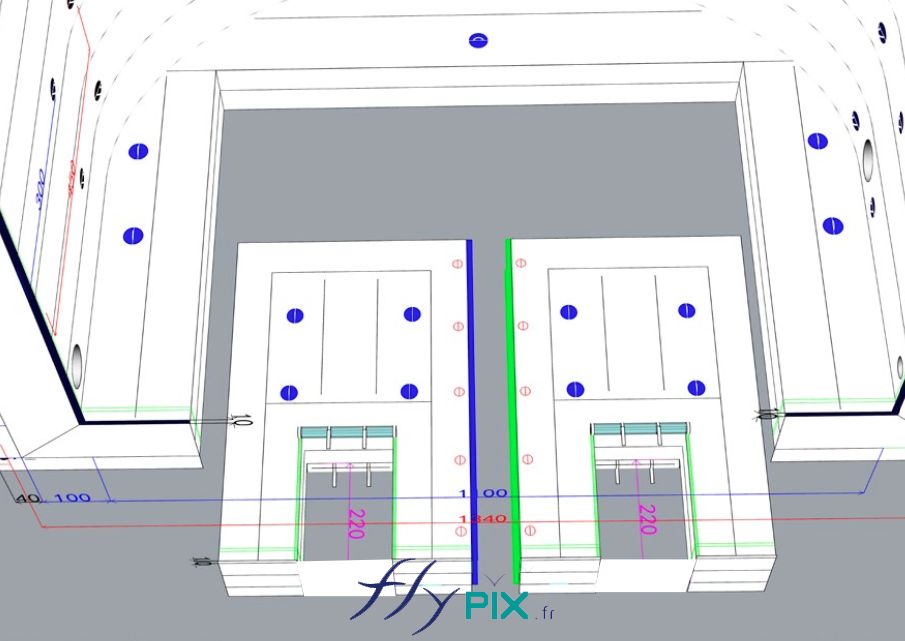

Vue en 3D : intérieur, dessous, coté portes amovibles, avec les 2 modules amovibles.

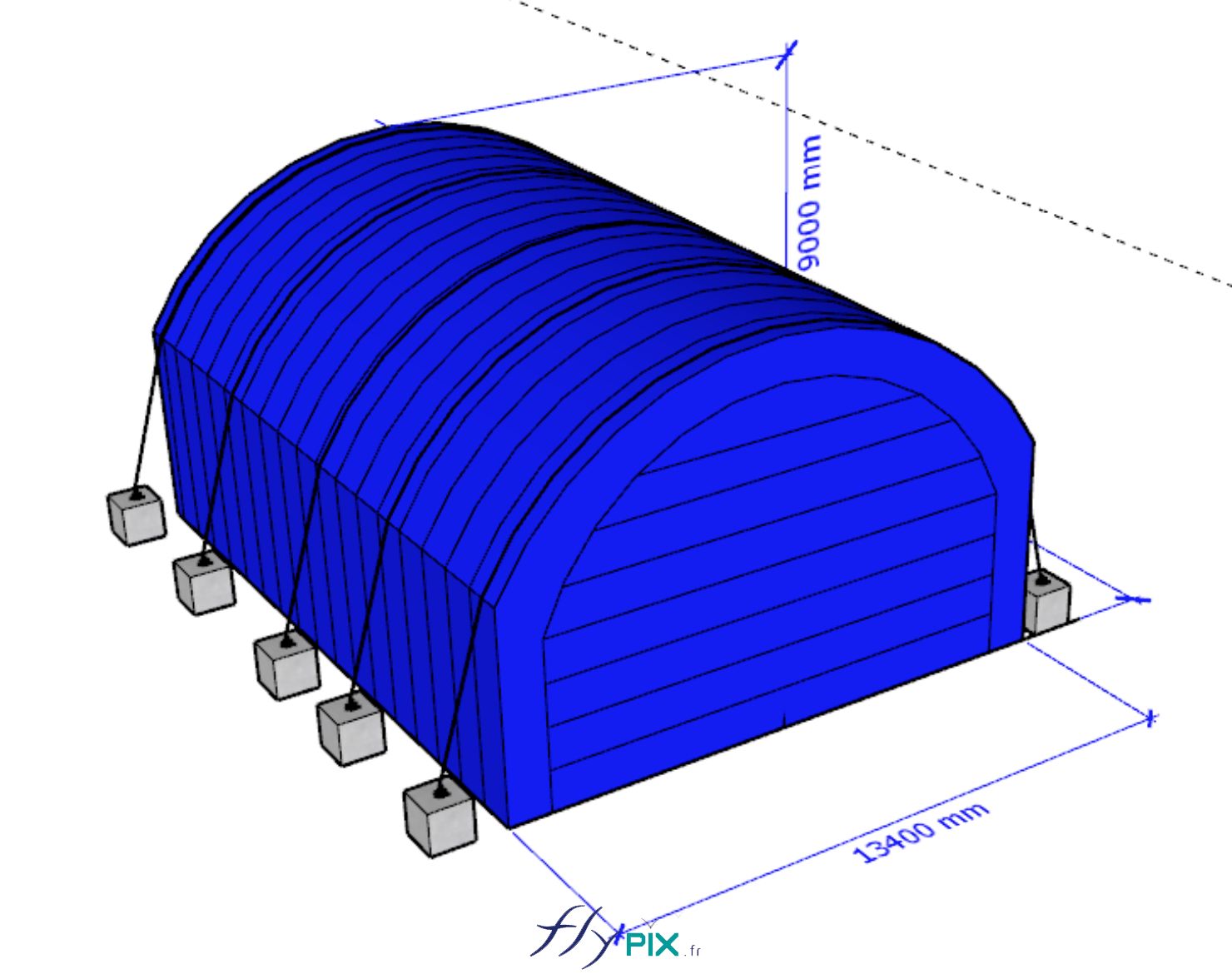

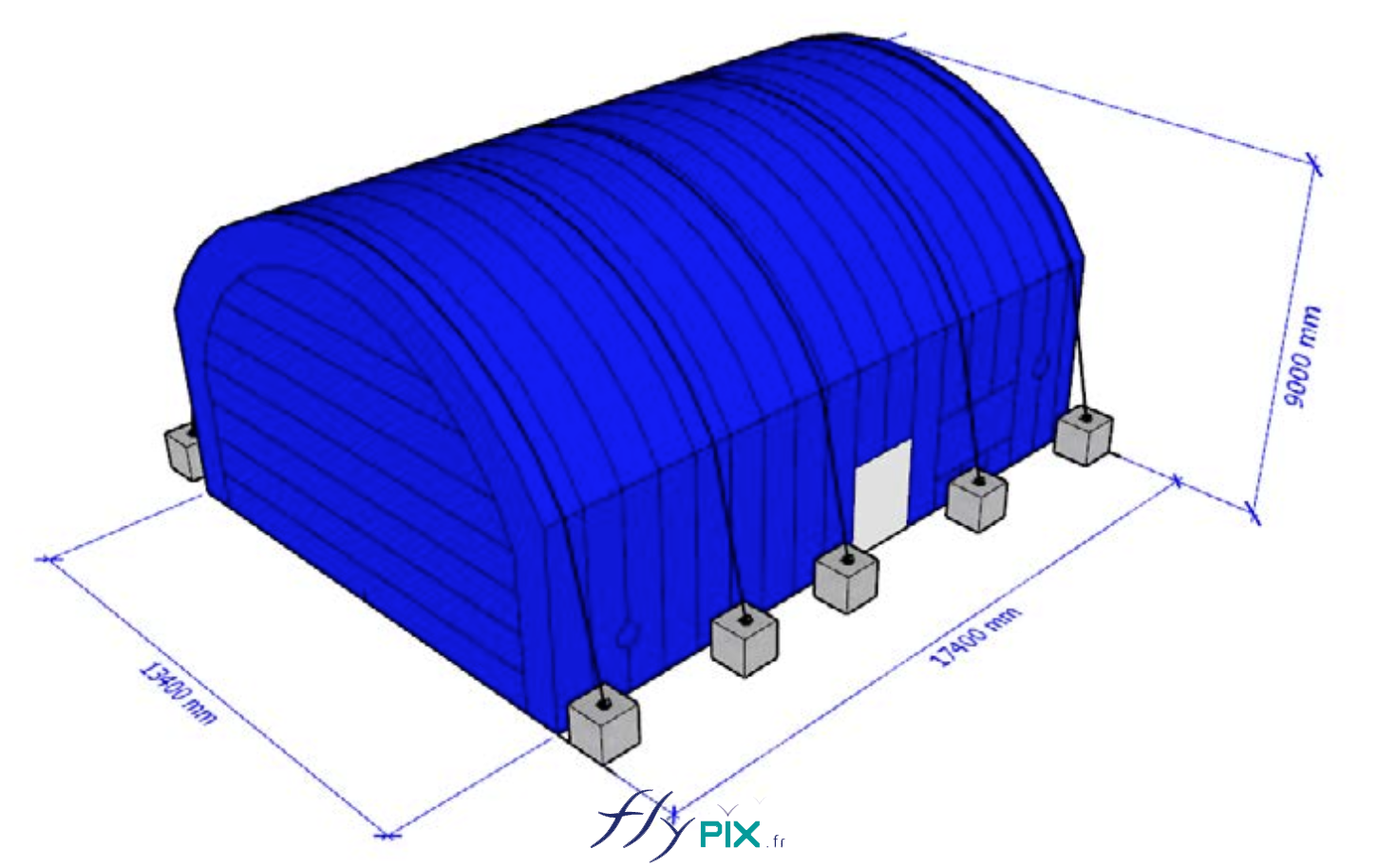

Modélisation en 3D : étude de positionnement des blocs de lestages en béton du hangar gonflable industriel :
Pour ce projet, nous avons réalisé une étude de contraintes physiques, avec un rapport, qui simule l'impact des vents dominants sur le lieu géographique où est installée la tente gonflable, énonçant des données physiques de forces, de poids, de solidité, et les limites possibles, le poids des lestages à prévoir ainsi que leurs positionnements par rapport à l'abri gonflable. Dans les vues de modélisations en 3D, sont matérialisés et représentés les différents blocs de lestages en béton.
