Résumé : La société EDF nous a fait confiance, pour la fabrication sur mesure de 2 hangars gonflables industriels, pour stocker du matériel et pour y travailler à l'intérieur. Concrètement, nous avons fabriqué sur mesure 2 modules air captif, en forme de tunnel, de surface 56 m2, de dimensions utiles intérieures L = 7 m x l = 8 m x H = 4 m. Les 2 tentes gonflables sont entièrement en enveloppe PVC 0.6 mm double peau capitonnée.Ils ont été installés par nos soins sur le site du barrage hydro-électrique de Ventalon, dans le département de la Lozère en région Occitanie.
Nous sommes heureux et fiers d'avoir aidé EDF pour résoudre leurs besoins, grâce à la conception et la réalisation de 2 tentes gonflables de stockage. Nous avons réalisé une étude de contraintes physiques, puis la conception et la fabrication sur mesure des 2 hangars gonflables, enfin, nous avons procédé à la pose et l'installation sur leur site industriel à Ventavon. Pendant la mise en œuvre, nous avons aussi réalisé la formation sur place de leurs équipes de techniciens, afin de les rendre les plus autonomes et opérationnels possibles. Les 2 abris gonflables sont des structures en forme de tunnel, air captif, en enveloppe PVC 0.6 mm double peau capitonnée. - Droits réservés reproduction interdite. Copyright FlyPix.
Vidéos :
PLAYLIST TENTES GONFLABLES EDF : https://www.youtube.com/watch?v=rVVPPoMDXVc&list=PLJN9CI-mhN1uVyoc4KoaDUYxys-rgd-3m&ab_channel=StructuresGonflablesFlyPix
D'autres vidéos à ce sujet :
- https://youtube.com/shorts/bhu9Ld0-JjU
- https://youtube.com/shorts/fAQZtu8Rg8o
- https://youtube.com/shorts/ElDY2GQtTKo
- https://youtube.com/shorts/QMVmxEWm0Lg
- https://youtube.com/shorts/_WPpyxK637U
- https://youtube.com/shorts/2qAvfVt463E
- https://youtube.com/shorts/dPkYIYZgUuU
Présentation du concept du hangar gonflable de stockage pour EDF :

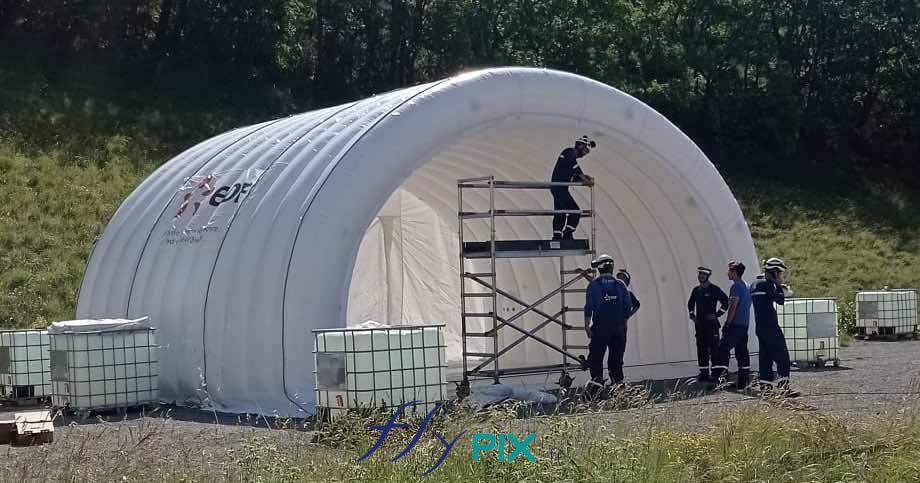

Des techniciens d'EDF sont entrain de mettre en place et d'installer un module de tente gonflable de grandes dimensions, en forme de tunnel, en enveloppe PVC 0.6 mm double peau capitonnée, une stucture gonflable air captif, gonflée à l'air avec une pompe électrique et un régulateur de pression. Nous sommes ici sur le site du barage hydro-électrique de Ventavon. Notre équipe technique a notamment procédé à l'aide et à l'assistance durant la phase du montage et à la formation des techniciens d'EDF. - Droits réservés reproduction interdite. Copyright FlyPix.

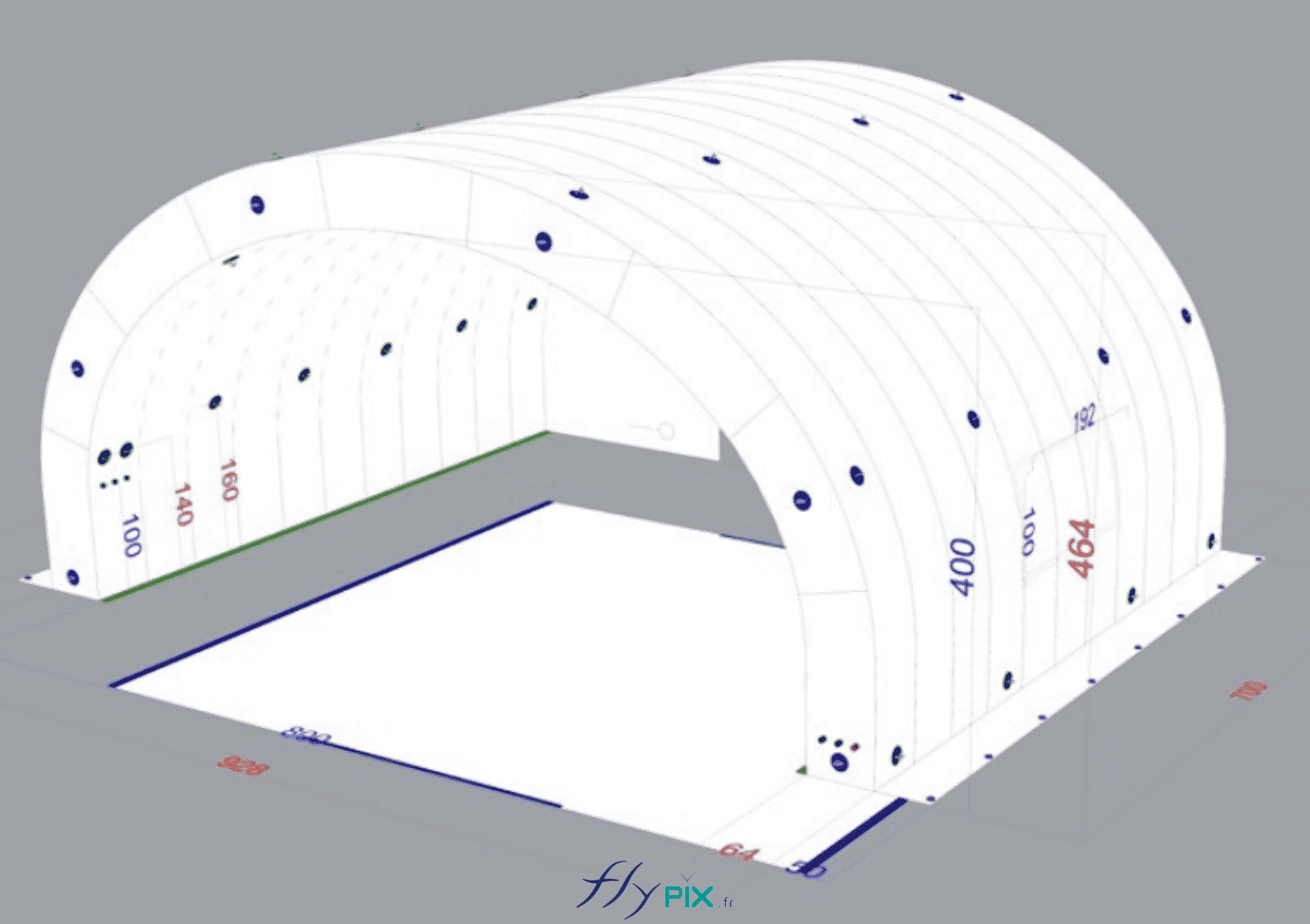

Ci-dessous : une modélisation en 3D présentant le concept des 2 hangars gonflables air captif, validé par EDF. Ce sont des tentes gonflables dont l'usage est destiné à être utilisé comme abri de stockage mobile et temporaire pour du matériel et de machines pendant différentes phases de leurs chantiers sur le terrain.

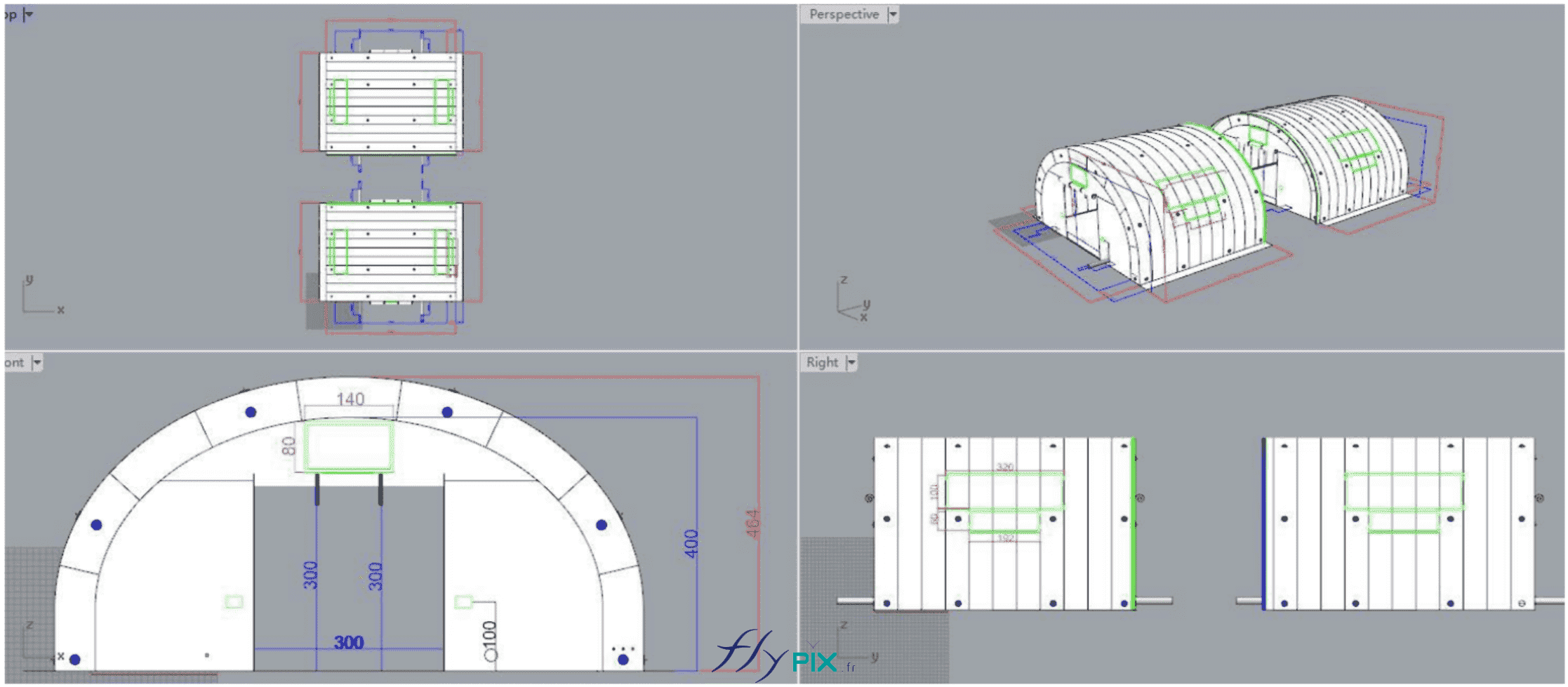

Sur cette vue de modélisation en 3D, il est possible de voir que les 2 modules de tentes gonflables tunnels peuvent être associés et assemblés pour couvrir une surface et une zone de travail plus importante. Ces 2 modules de tentes gonflables sont entièrement en enveloppe PVC 0.6 mm double peau capitonnée, aux jointures soudées, normes anti-feu LNE France type M2. La forme de tunnel 1/2 lune procure une très bonne stabilité à la structure gonflable, avec une clef de voute et des bons contre-forts latéraux, pour en faire des abris gonflables durables, efficients et solides. - Droits réservés reproduction interdite. Copyright FlyPix.
Qté 2 modules tunnels : largeur = 8 m x Longeur = 7 m, clef de voute : Hauteur 4 m, S = 56 m2, air captif, enveloppe PVC 0.6 mm double peau capitonnée + RACCORDS, bâche au sol amovible, bavette au sol
Caractéristiques techniques :
- Tente gonflable : abri de stockage,
- Composée de 2 modules autonomes et assemblables ensembles, pouvant être utilisés séparément,
- Raccords entre les 2 modules, fixations velcro larges bandes,
- Forme module : tunnel,
- Structure gonflable air captif, gonflée à l'air avec une pompe électrique et régulateur de pression
- Valve anti-retour, valves de surpression,
- Couleur BLANC ou SABLE (claire pour albédo minimum) - voir nuancier Pantone usine,
- Matériau : abris entièrement en PVC 0.6 mm double peau, jointures soudées, boudins interconnectés, successions d'arches demi-lune,
- Dimension unitaire par module : L = 7 m x l = 8 m,
- Hauteure interne clef de voute centrale : H = 4 m,
- Surface unitaire par module : 56 m2,
- Dimensions totale intérieures de la tente, les 2 modules assemblés : L = 14 m x l = 8 m,
- Surface totale intérieure de la tente, les 2 modules assemblés : 112 m2,
- Par module :
- 2 manchons à air pour ventilation, diamètres et emplacements à définir,
- 2 manchons passe fils et gaines électriques, diamètres et emplacements à définir,
- 2 Portes larges pignons : Hauteur de 3 m x largeur de 3 m (1 façade avant + 1 façade arrière), transparentes et amovibles,
- Façades avant et arrière en enveloppe PVC simple peau, amovibles,
- Bâche amovible au sol PVC S = 56 m2,
- Anneaux et œillets de fixations métalliques internes (pour éclairages LED non fourni),
- Anneaux et œillets métalliques externes pour les haubans,
- Kit haubanage : corde marine pro Lancelin
- Bavette au sol tout autour de la tente,
- Norme anti-feu LNE France type M2,
- BAT en studio graphique,
- Fabrication sur mesure, par nos soins, dans nos ateliers à Orléans, en France,
- Prévoir EDF 220 V, pour la pompe et le régulateur de pression,
- L'ensemble du kit est fourni sans lestages, à prévoir par vos soins,
- Sans marquages, sans fenêtres, ni point de jour.
Fourniture de :
- Qté 1 étude de contraintes physiques, notes de calcul, résistances, lestages, infographie, plans et modélisations 3D.
- Qté 2 modules tunnels : largeur = 8 m x Longueur = 7 m, clef de voute : Hauteur 4 m, S = 56 m², air captif, enveloppe PVC 0.6 mm double peau capitonnée + RACCORDS, bâche au sol amovible, bavette au sol.
- Qté 2 pompes électriques réversibles, normes CE, 220 V, garantie 1 an.
- Qté 2 régulateurs de pression, 220 V.
- Qté 1 livraison par transporteur, du lot entier, France Métropolitaine.
- OPTION : Qté 1 assistance, montage, pose et installation, formation de vos équipes, par nos soins.
Nota :
- Prévoir par vos soins les lestages : big bags à remplir de sable ou blocs de béton (nombres et poids à définir en fonction de l'étude physique et note de calcul),
- Prévoir par vos soins : éclairages LED froids,
- Prévoir par vos soins : climatisation, chauffage, dispositifs de contrôle du climat ou filtration.
- Prévoir EDF 220 V sur place pour la phase de gonflage (pompe) et pour le régulateur de pression.
Nous vous présentons, dans les visuels suivants, différentes images de la modélisation en 3D, et de l'étude de concept des 2 modules de tentes gonflables industriels, validés par la société EDF :

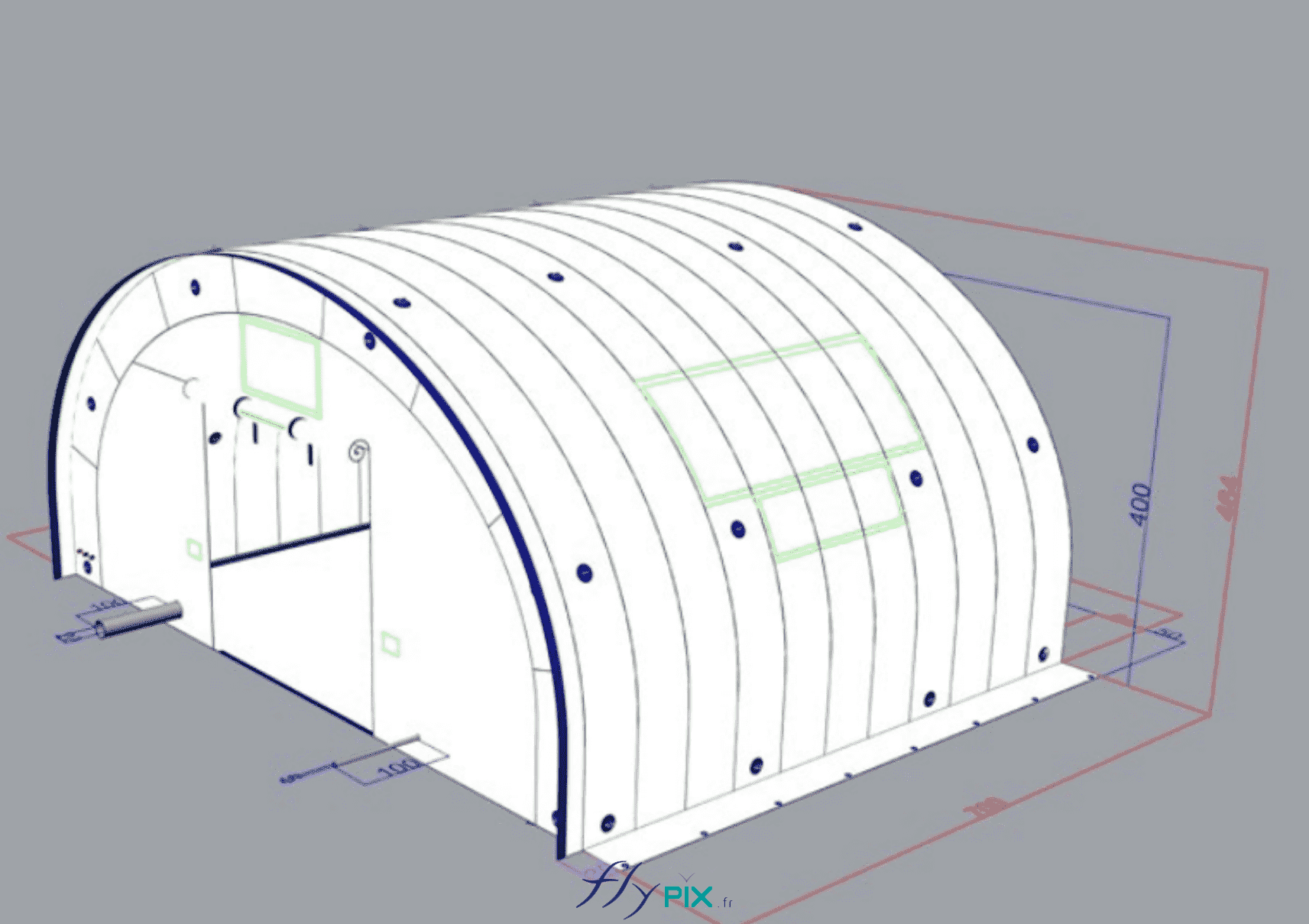

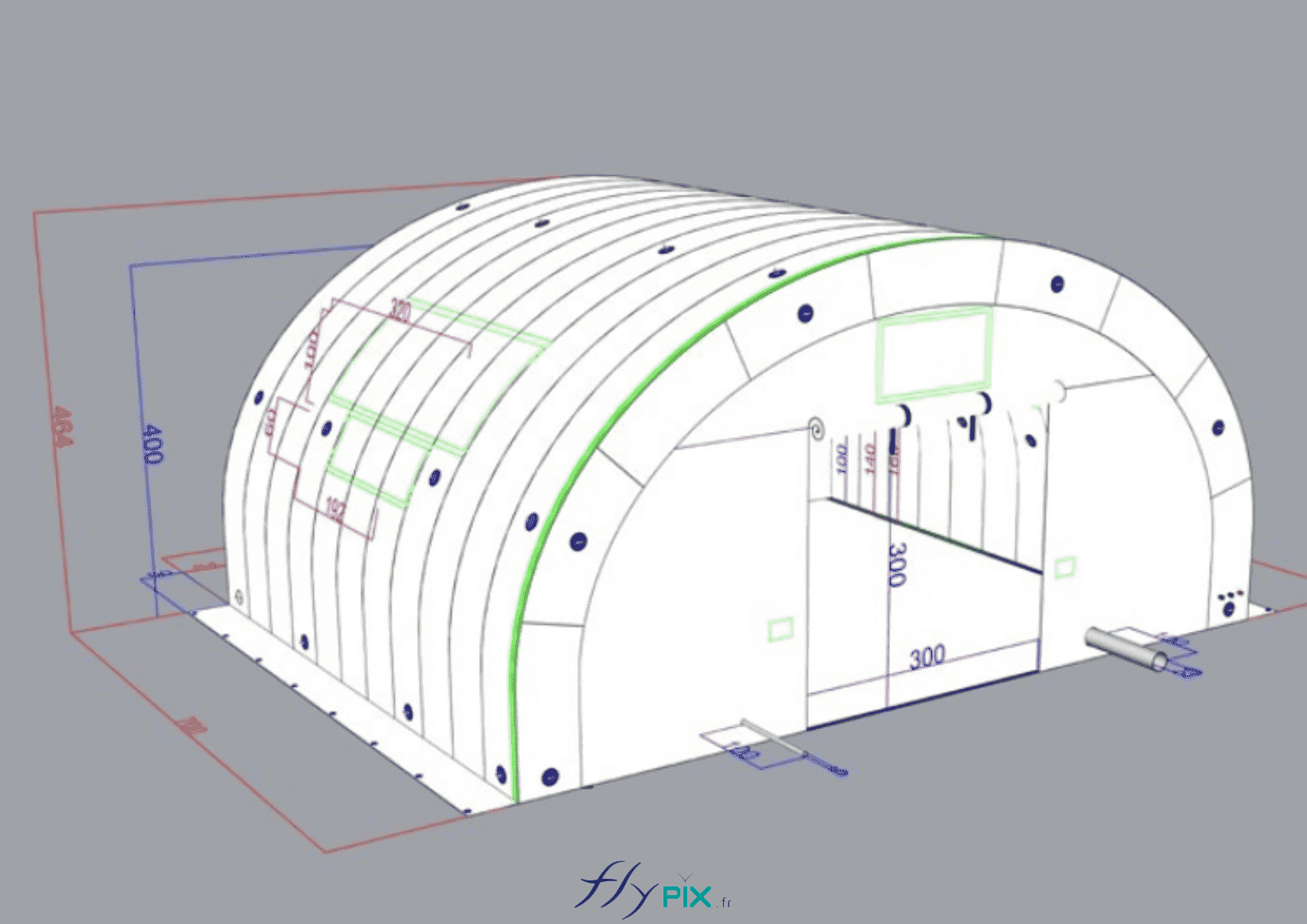

Cette vue en 3D est une modélisation d'un des deux modules de tentes gonflables, en forme de tunnel demi-lune. Nous pouvons observer que c'est une structure gonflable air captif, en enveloppe PVC 0.6 mm double peau capitonnée, avec une bavette au sol, et 2 grandes portes sur les pignons avant et arrière. Les anneaux et les oeillets de fixations métaliiques sont matérialisés sur le plan et réparti sur les boudins d'ossatures de la structure gonflable. Ils seront utilisés pour fixer les cordes de haubanage aux lestages. - Droits réservés reproduction interdite. Copyright FlyPix.
Une autre vue de modélisation en 3D d'un module de tente en forme de tunnel demi-lune. Sur le pignon avant, est matérialisé une grande porte de dimensions L = 3 m x H = 3 m. L'abri gonflable mesure 7 m de longueur et a une hauteur de clef de voute intérieure de H = 4 m. - Droits réservés reproduction interdite. Copyright FlyPix.

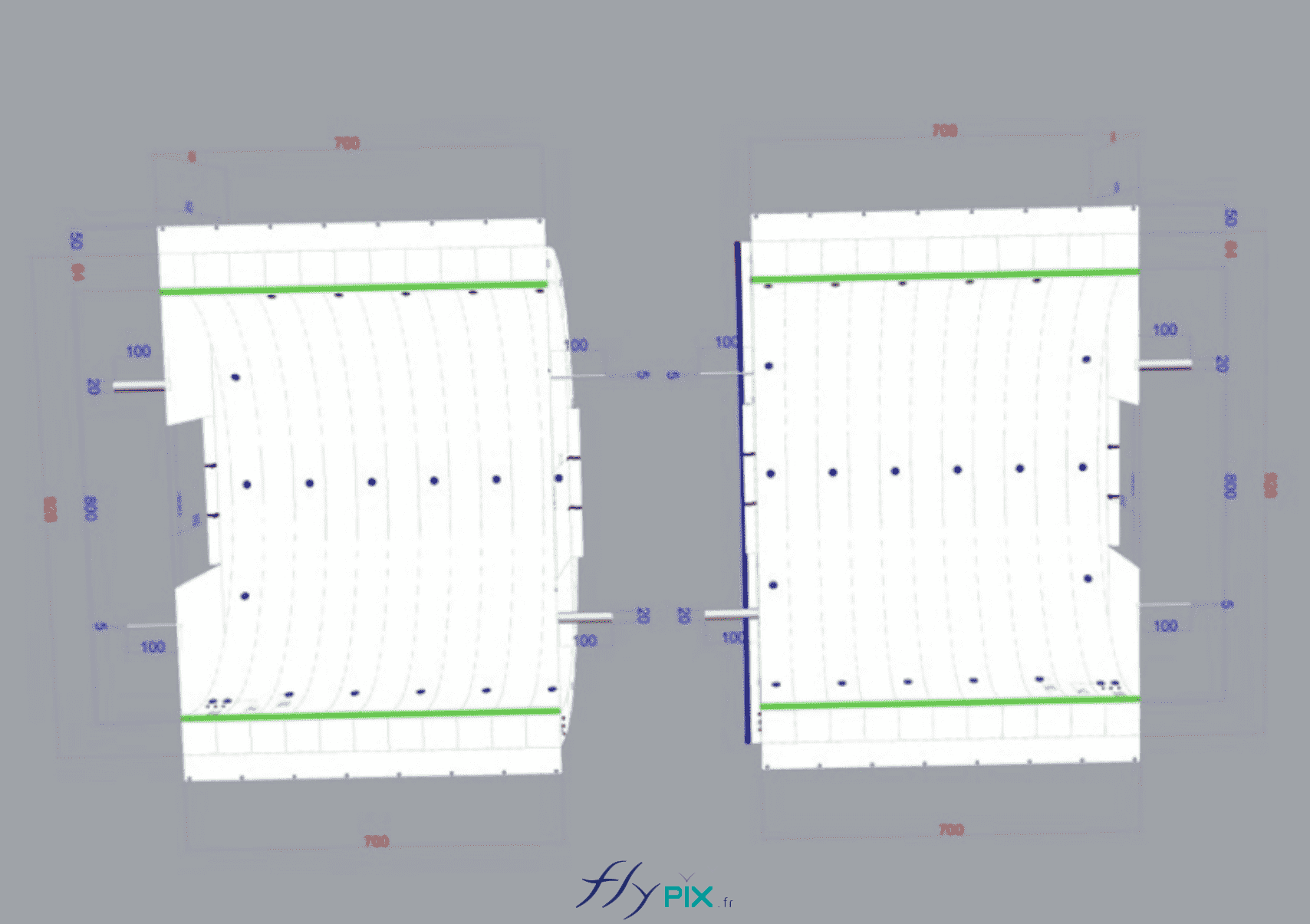

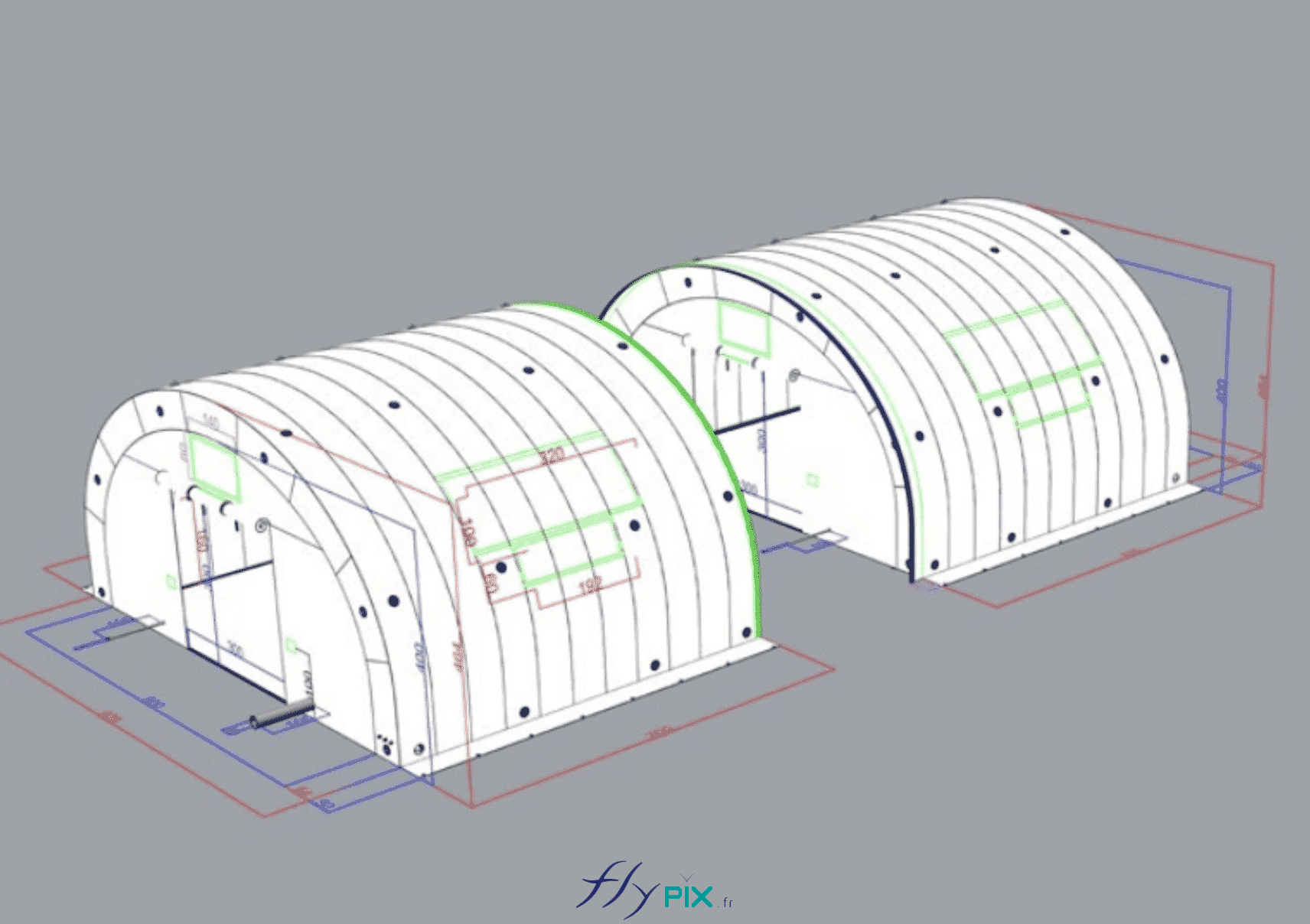

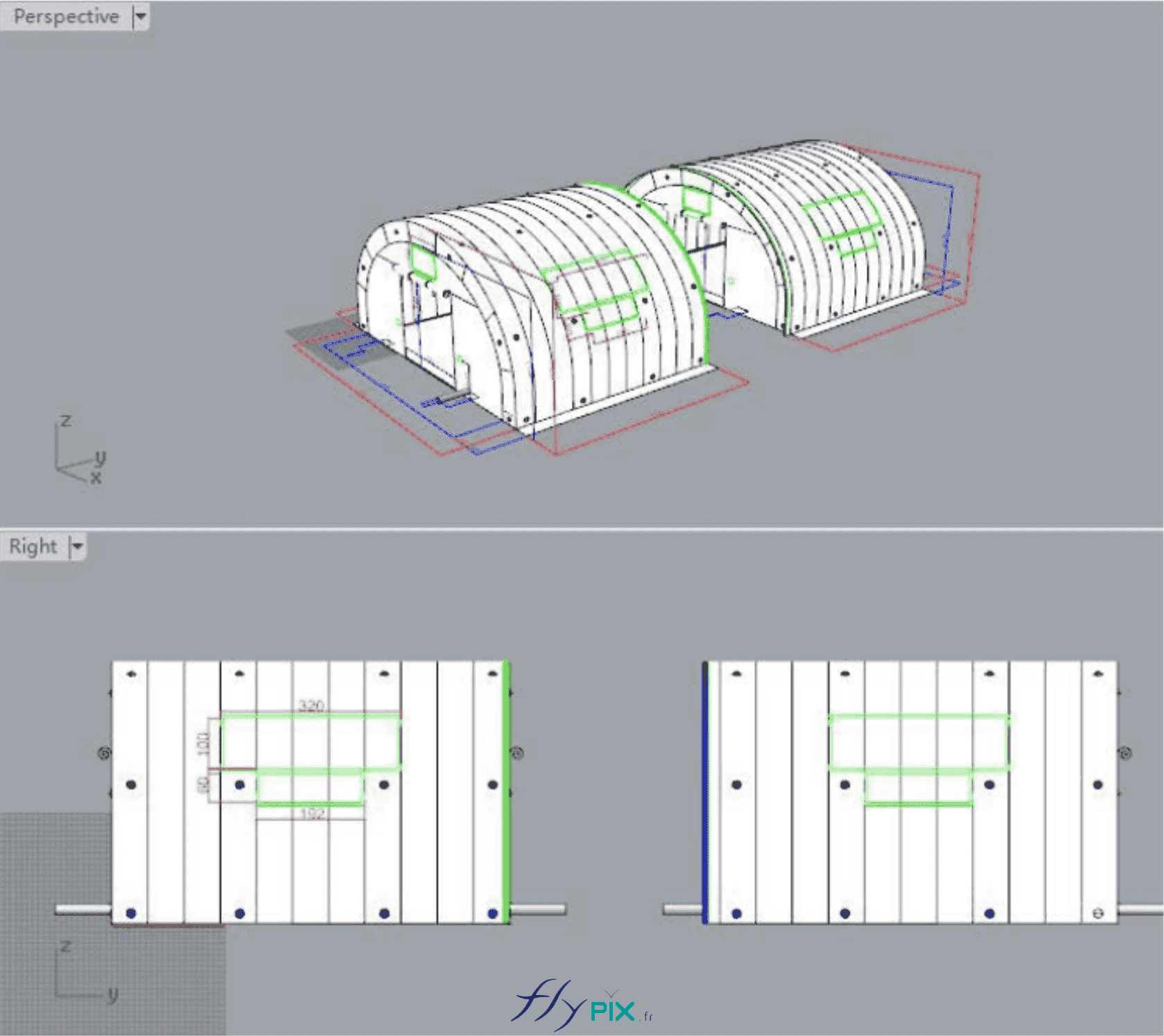

D'autres vues en 3D de la modélisation des deux abris gonflables conçu pour EDF. Vue de face, vue de profil, vue de dessus, vue générale. Les 2 modules d'abris gonflables sont identiques et peuvent être utilisés indépendamment ou bien associés en une surface unique plus importante, en fonction de leurs besoins. - Droits réservés reproduction interdite. Copyright FlyPix.

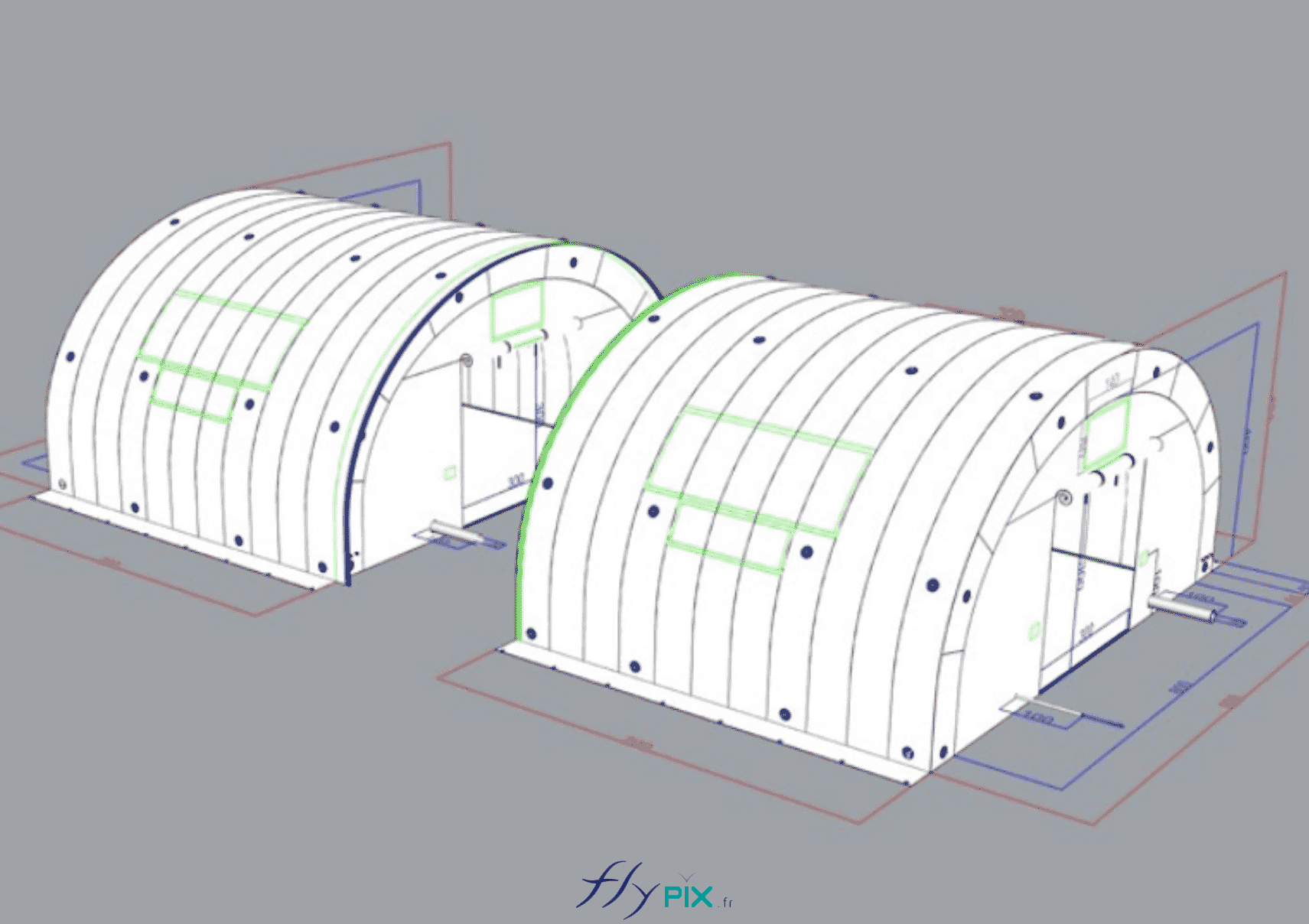

Une vue en 3D qui montre comment les 2 modules de tentes gonflables en tunnel demi-lune peuvent être assemblé, afin d'obtenir une surface de travaill utile plus importante. Droits réservés reproduction interdite. Copyright FlyPix.
Une vue générale et une vue de profil des deux modules d'abris gonflables en forme de tunnel demi-lune. Des manchons à air sont prévus pour faire passer des câbles électriques ou bien pour y associer les dispositifs de contrôle de l'air, hydrométrie et du climat, ou des systèmes de filtration de l'air dans la tente. Cela permet de la polyvalence. - Droits réservés reproduction interdite. Copyright FlyPix.

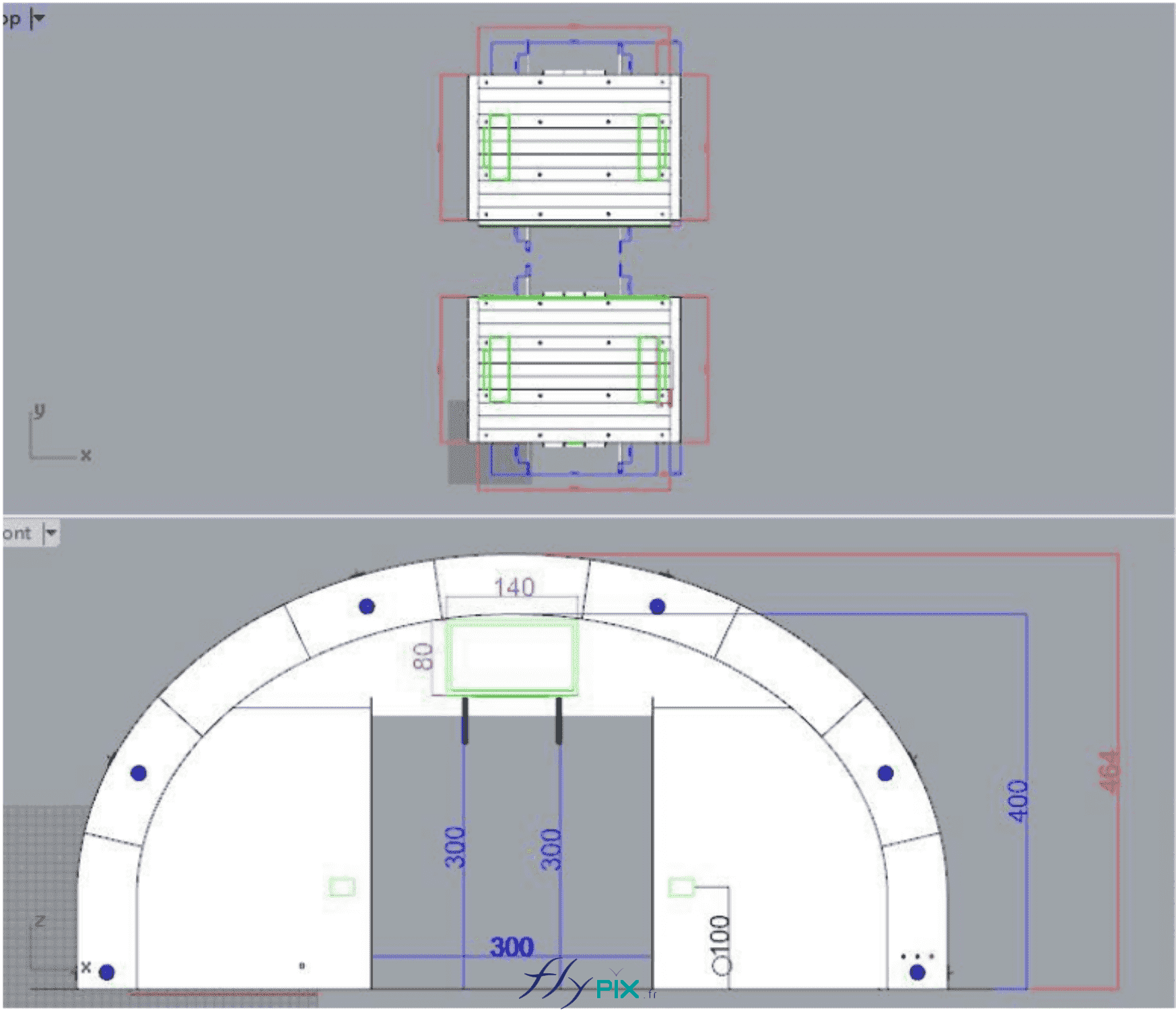

Vue de face coté pignon avant avec la porte et une vue de dessus des deux modules. Les portes principales ont des dimensions utiles de L = 3 m x H = 3 m, selon les besoins du commanditaire EDF. - Droits réservés reproduction interdite. Copyright FlyPix.
Vue de dessous en 3D des 2 modules de tentes gonflables. Notez la présence d'une bavette au sol tout autour des tentes gonflables de stockage, et il est important de noter que la forme de tunnel 1/2 lune est optimale pour l'écoulement des eaux de pluies. - Droits réservés reproduction interdite. Copyright FlyPix.
Vue de modélisation en 3D faite par notre infographiste pendant la phase de conception des abrios gonflables. Concept validé par les ingénieurs et les techniciens d'EDF. - Droits réservés reproduction interdite. Copyright FlyPix.
Ci-dessous, nous vous montrons le résultat final, avec le montage, la pose et l'installation des 2 abris gonflables industriels, sur le site du barrage hydro-électrique d'EDF, basé à Ventavon :

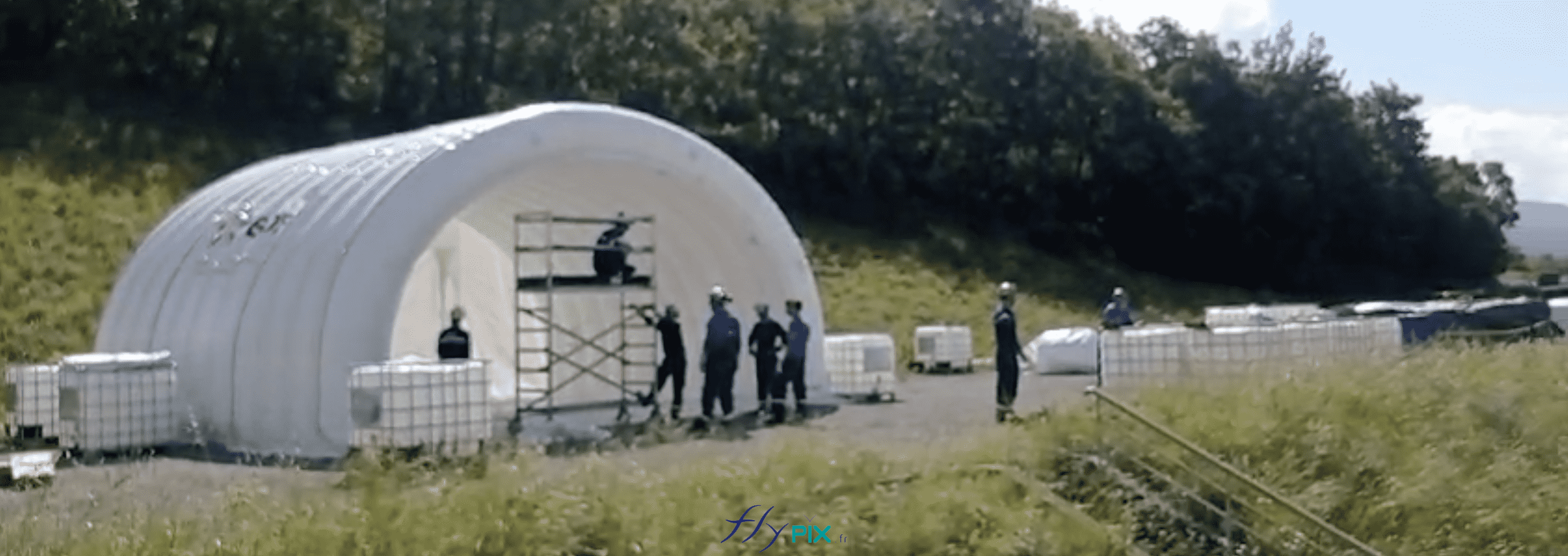

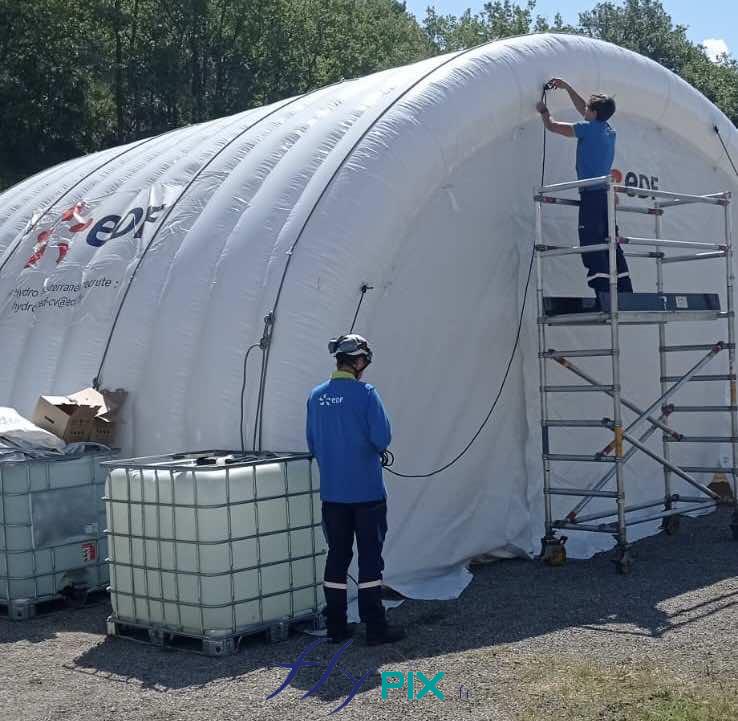

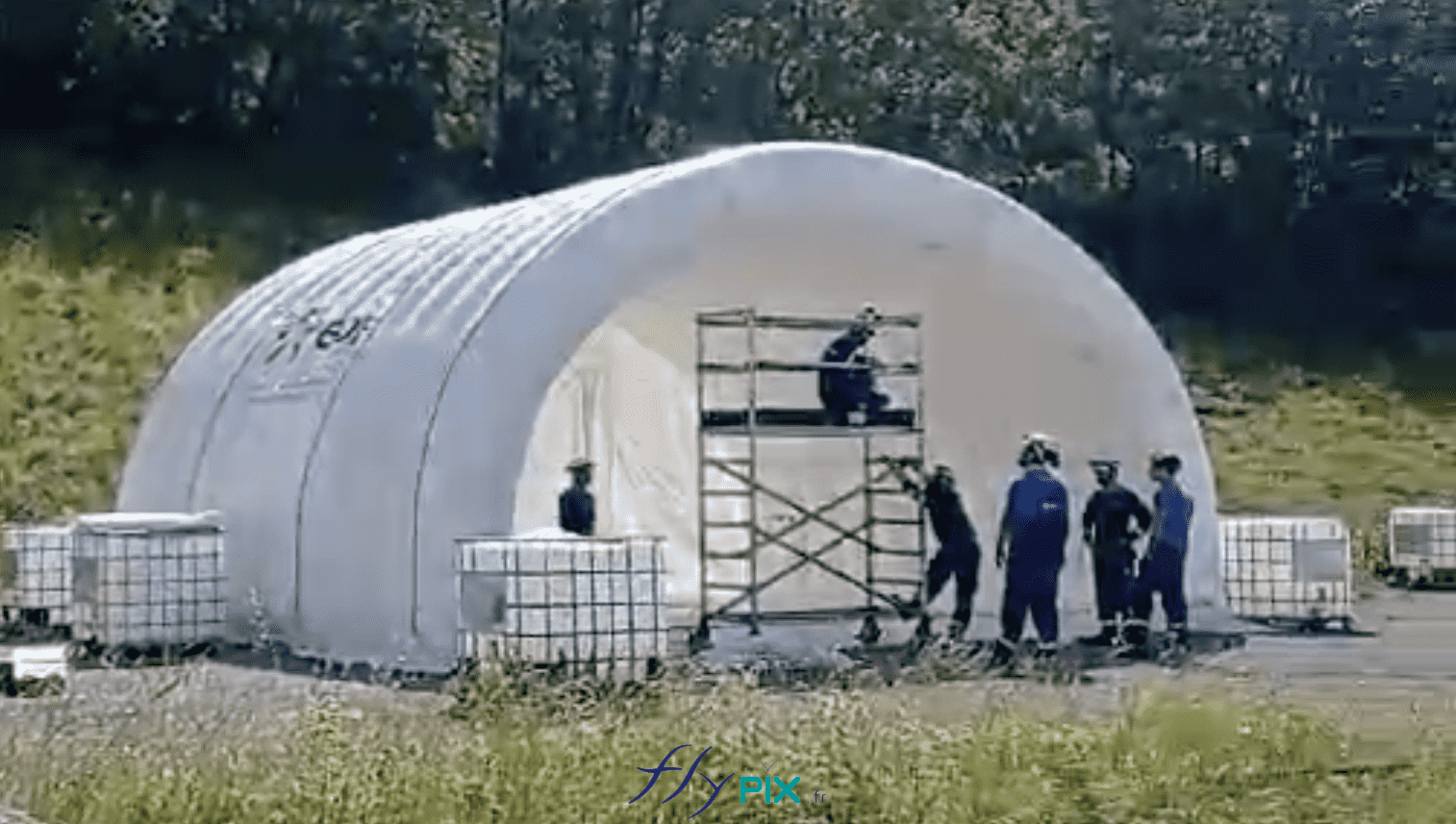

Les pignons AV et ARR sont amovibles pour pouvoir être retirés si besoin. Sur cette photo, des techniciens d'EDF s'affairent pour la mise en place d'un module de hangar gonflable. Notez la présence de lestages qui sont en fait des reserves d'eau cubiques dont l'usage a été détourné en tant que lestages. Cette pratique est une excellente solution pour assurer une bonne assise et stabilité à la structure gonflable. - Droits réservés reproduction interdite. Copyright FlyPix.

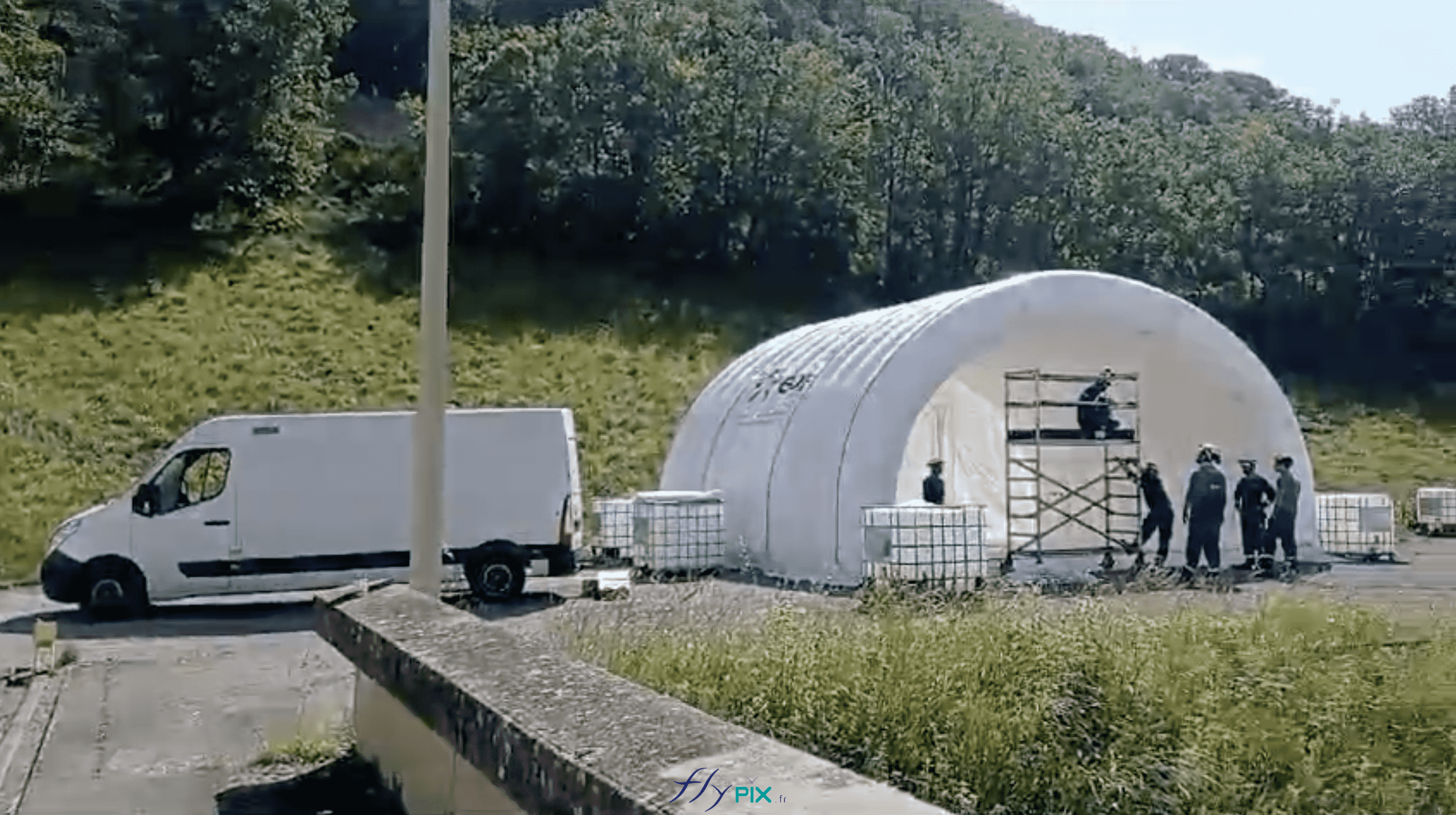

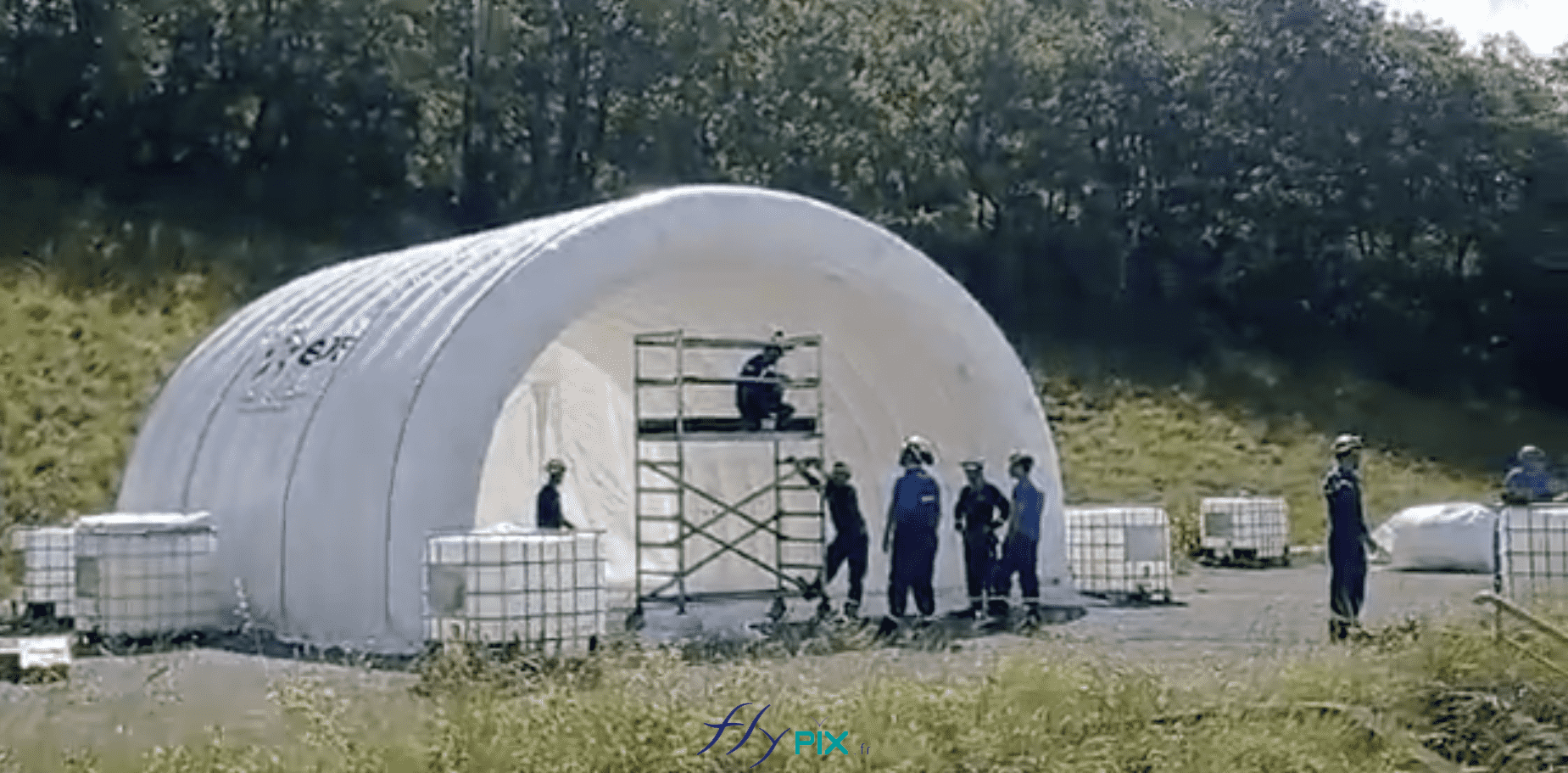

Les conditions météorologiques étaient idéales pour la pose et l'installation des 2 modules de tentes gonflables de stockage, sur le site du barrage d'EDF. - Droits réservés reproduction interdite. Copyright FlyPix.

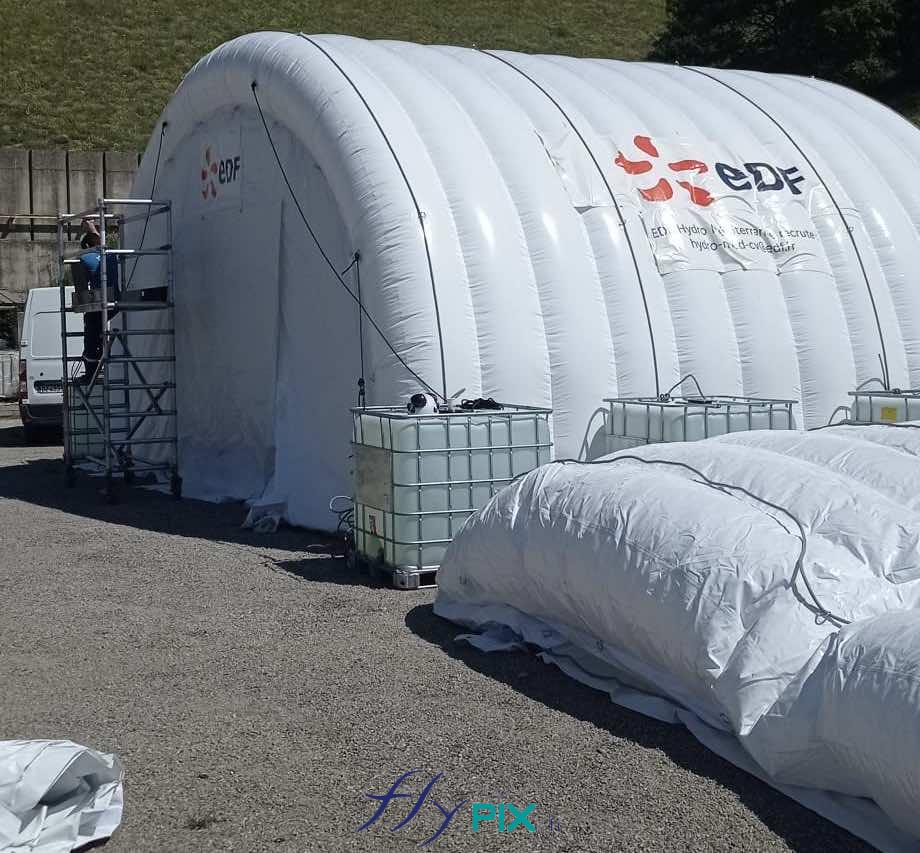

Sur cette photo, un premier module de hangar gonflable de stockage est en phase de gonflage avec une pompe électrique. Les cordes des haubans sont déjà bien positionnés dans les anneaux et les oeillets de fixation métalliques. - Droits réservés reproduction interdite. Copyright FlyPix.

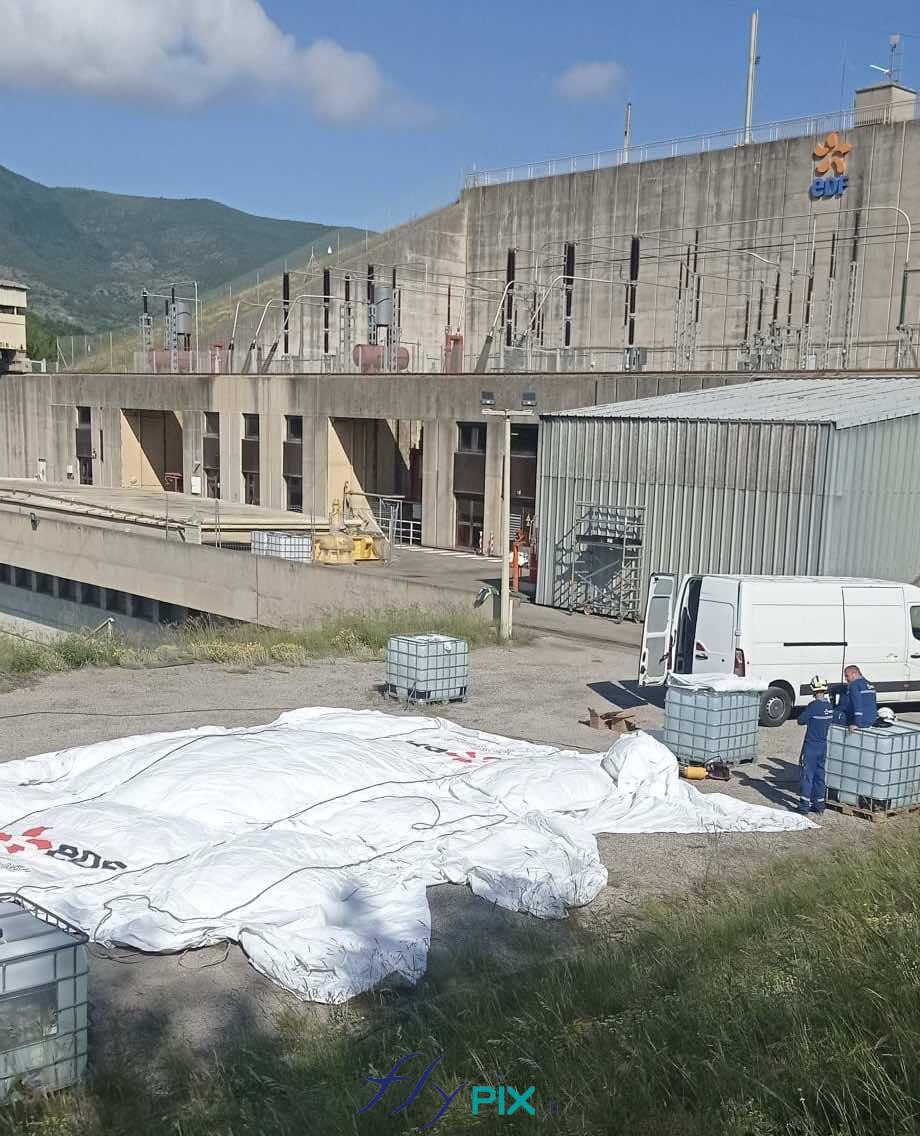

Sur cette photo, un premier module de hangar gonflable de stockage est en phase de gonflage avec une pompe électrique. Les cordes des haubans sont déjà bien positionnés dans les anneaux et les oeillets de fixation métalliques. - Droits réservés reproduction interdite. Copyright FlyPix.

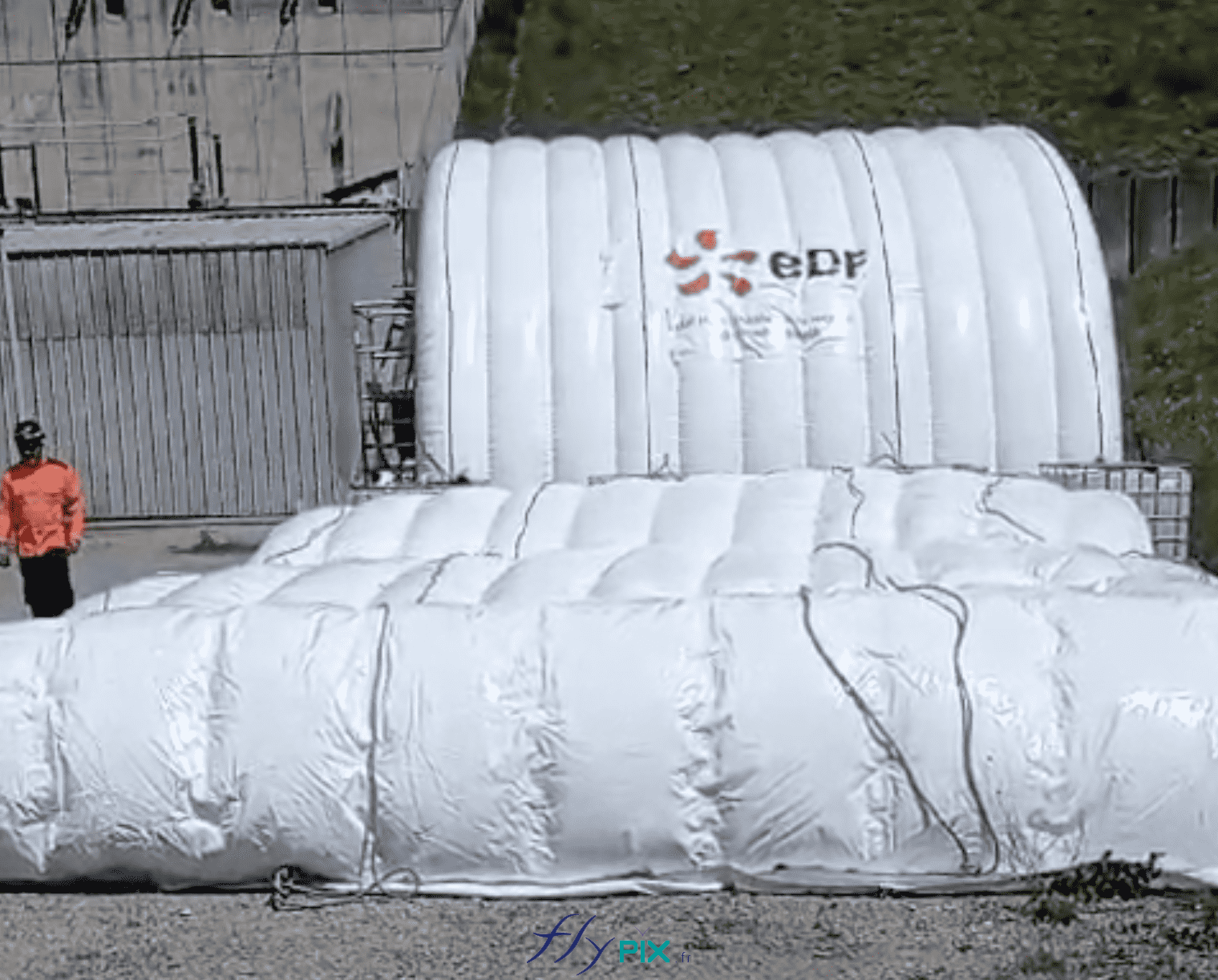

A l'arrière plan, sur cette photo, un hangar gonflable en forme de tunnel, air captif est gonflé, bien positionné et installé. Au premier plan le second module de tente gonflable est en cours de gonflage avec une pompe électrique. - Droits réservés reproduction interdite. Copyright FlyPix.
A gauche un abri gonflable tunnel air captif est positionné et bien installé, bien gonflé, à droite, un deuxième module est en cours de gonflage avec une pompe électrique. Observez les lestages cubiques remplis d'eau à la base du module installé à gauche à la base au sol. - Droits réservés reproduction interdite. Copyright FlyPix.
Sur cette photo, 2 techniciens de EDF sont entrain de positionner des cordes de haubannage, dans les anneaux et oeillets de fixations métalliques. - Droits réservés reproduction interdite. Copyright FlyPix.
Sur cette photo, nous voyons un module tunnel de hangar gonflable déjà positionné et installé, en bas à droite un deuxième module de tente air captif en phase de gonflage avec une pompe électrique, et en bas à gauche 2 lestages remplis d'eau. - Droits réservés reproduction interdite. Copyright FlyPix.

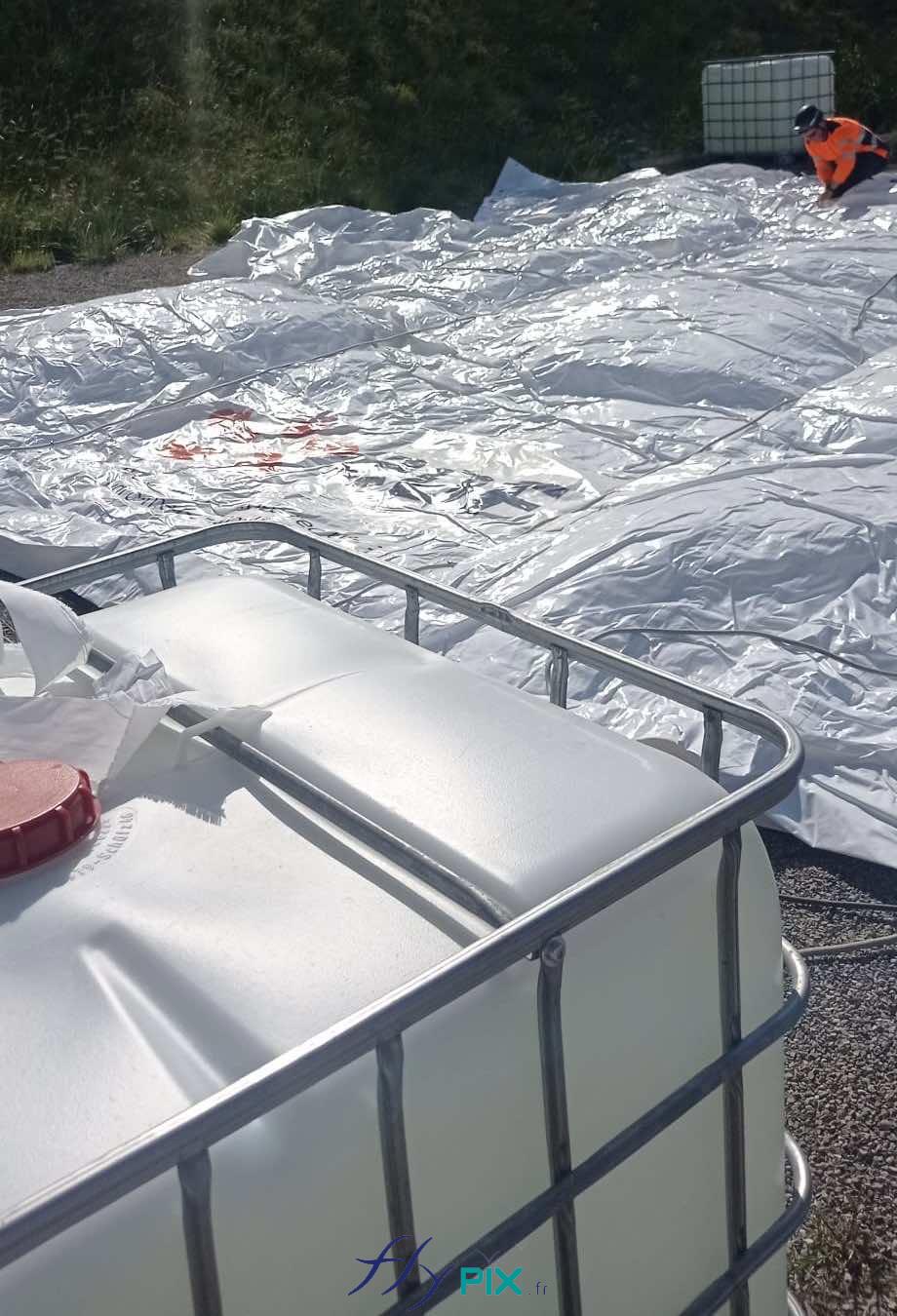

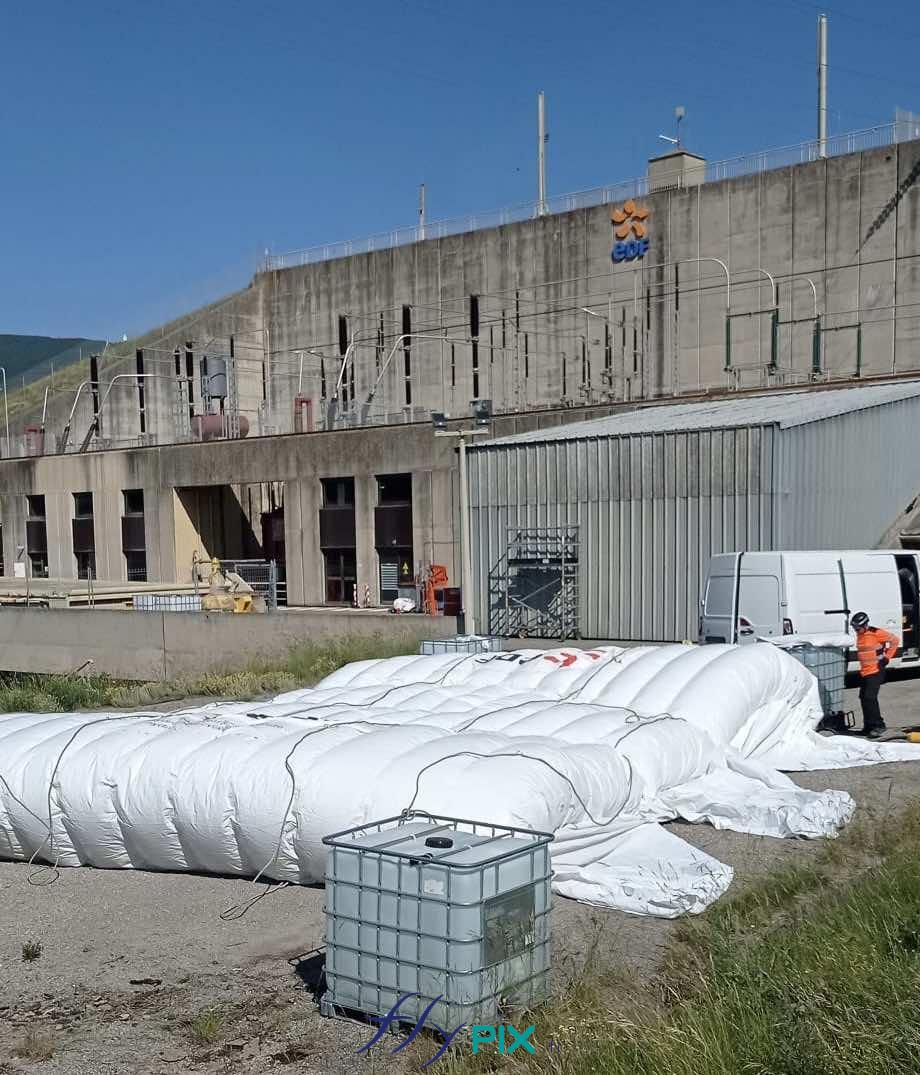

La tente gonflable de stockage est positionnée au sol, les cordes des haubans sont positionnée. Au premier plan, nous voyons un lestage rempli d'eau. - Droits réservés reproduction interdite. Copyright FlyPix.

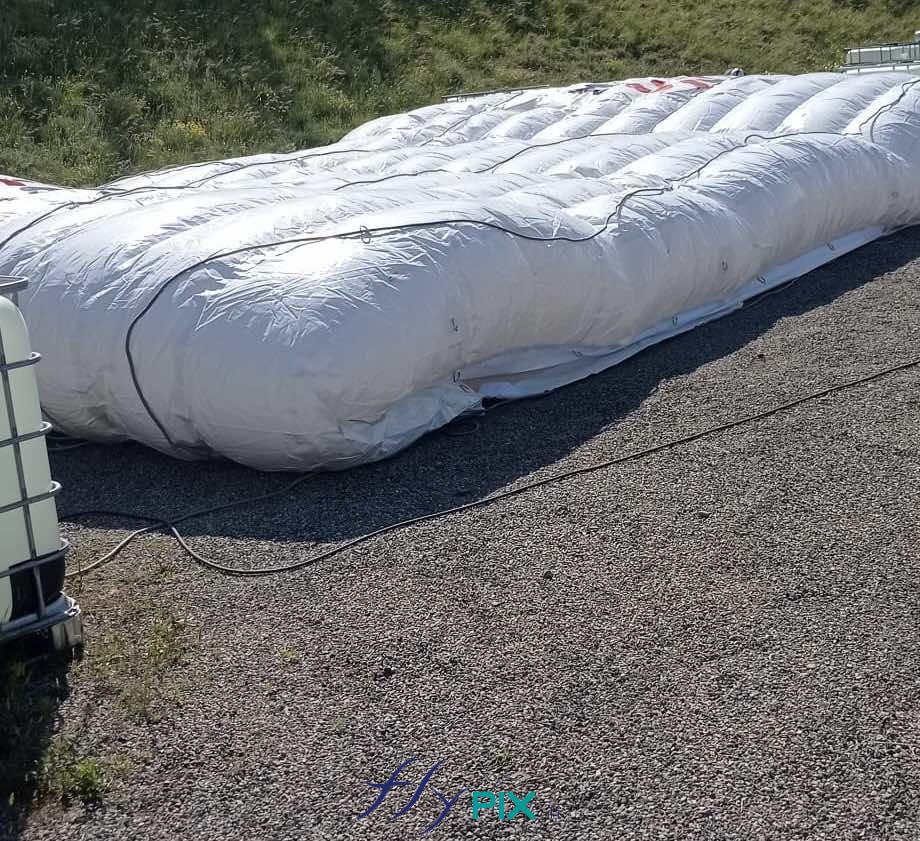

Sur cette photo, nous voyons un module de tente gonflable en cours de gonflage à l'air avec une pompe électrique, car il s'agit ici d'une structure air captif. Observez les cordes de haubannage qui sont déjà positionnés correctement dans les anneaux et les oeillets de fixation métalluques. - Droits réservés reproduction interdite. Copyright FlyPix.

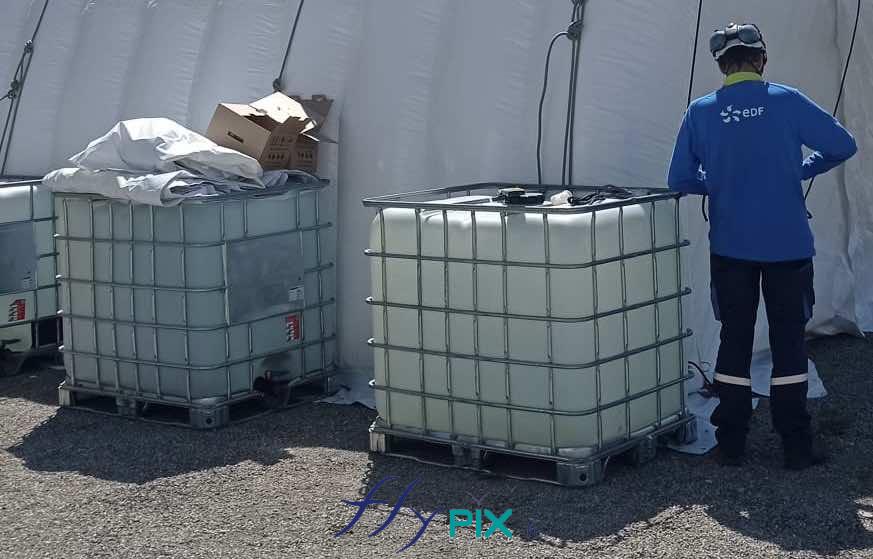

Une vue détaillée des lestages qui sont en fait des réserves d'au de formes cubiques ; c'est une très bonne solution et une très bonne idée pour disposer d'un lestage fiable et différent des sacs de lestages à remplir de sable. Nous voyons bien sur cette photo le positionnement des cordes de haubanage, qui sont imbriquées dans les anneaux et les oeillets de fixations métalliques sur les boudins d'ossature de l'abri gonflable. Les cordes de haubans épousent le rayon de courbure de la tente gonflable. Le but est de bien plaquer la structure au sol. L'avantage est que dans ce type de configuration, entre le capitonnage, la qualité des matériaux, la forme de tunnel demi-lune, la clef de voute, les contreforts naturels, les boudins d'ossatures, nous obtenons ainsi un hangar gonflable qui résite à des vents entre 90 à 110 km/h - Droits réservés reproduction interdite. Copyright FlyPix.

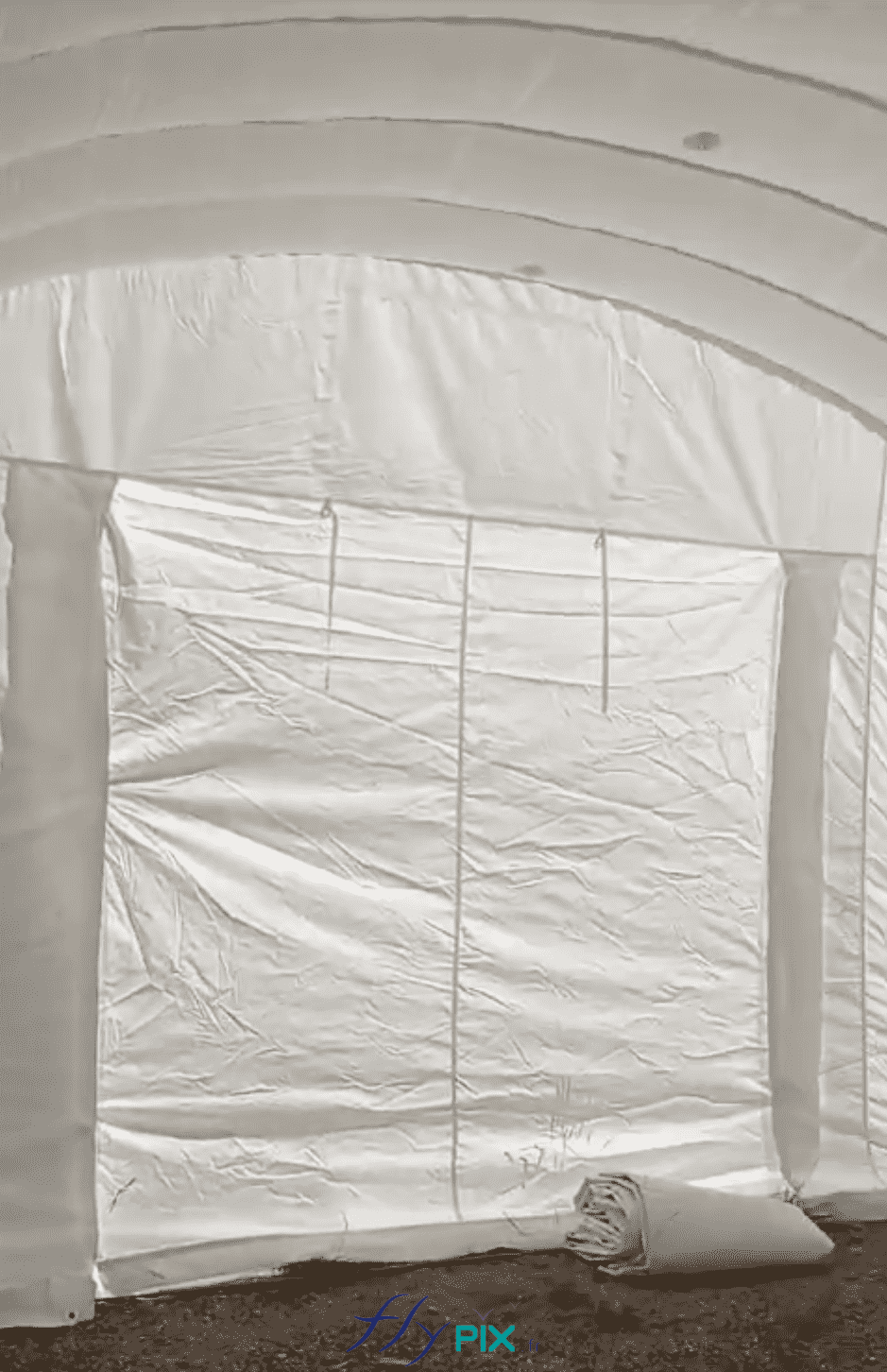

Une vue détaillée d'une des portes d'acès principales, positionnée au centre du pingon AV ou ARR de la tente gonflable de stockage. La porte peut être pliée vers le haut, elle fait une dimension de L = 3 m x H = 3 m, pour un accès facile aux utilisateurs et aux machines, ou le matérial à stocker à l'intérieur du hangar gonflable. - Droits réservés reproduction interdite. Copyright FlyPix.
La tente gonflable est lestée ici grâce à des haubans en cordes marine pro Lancelin, qui épousent les anneaux et oeillets métalliques du rayon de courbure du tunnel 1/2 lune, et il y a aussi des lestages qui sont des cubes de réserves d'eau bien remplis, procurant un poids suffisant pour plaquer l'abri gonflable au sol. Ces lestages sont positionnés une fois la tente gonflée et positionnée correctement. - Droits réservés reproduction interdite. Copyright FlyPix.

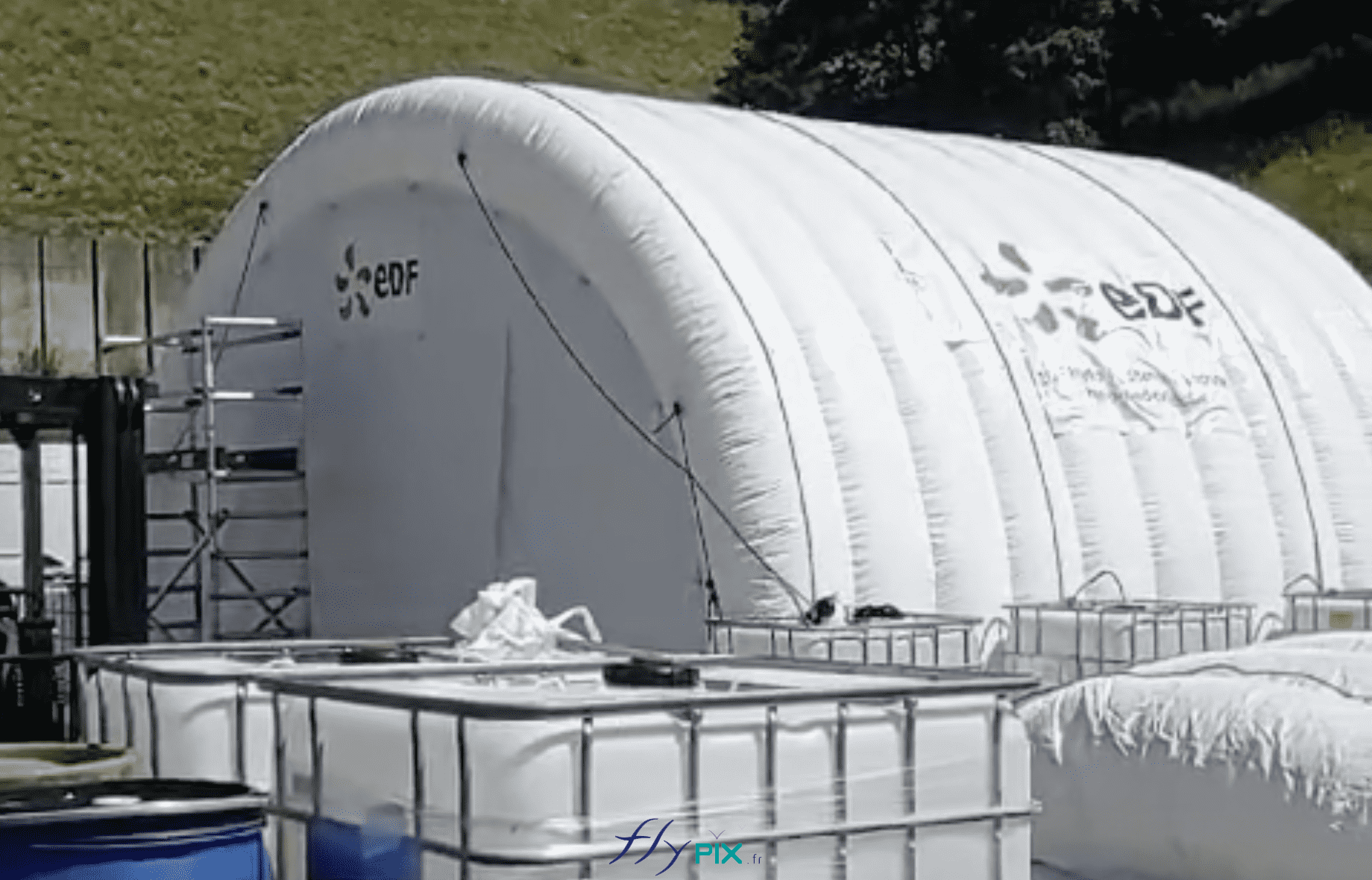

Voici le résultat final d'un abri hangar gonflable en forme de tunnel, destiné à du stockage du matériel, fabriqué sur mesure pour la société EDF. - Droits réservés reproduction interdite. Copyright FlyPix.
