Résumé : La société EDF nous a fait confiance, pour la fabrication sur mesure de 2 hangars gonflables industriels, pour stocker du matériel et pour y travailler à l'intérieur. Concrètement, nous avons fabriqué sur mesure 2 modules air captif, en forme de tunnel, de surface 56 m2, de dimensions utiles intérieures L = 7 m x l = 8 m x H = 4 m. Les 2 tentes gonflables sont entièrement en enveloppe PVC 0.6 mm double peau capitonnée.Ils ont été installés par nos soins sur le site du barrage hydro-électrique de Ventalon, dans le département de la Lozère en région Occitanie,
Nous sommes heureux et fiers d'avoir aidé EDF pour résoudre leurs besoins, grâce à la conception et la réalisation de 2 tentes gonflables de stockage. Nous avons réalisé une étude de contraintes physiques, puis la conception et la fabrication sur mesure des 2 hangars gonflables, enfin, nous avons procédé à la pose et l'installation sur leur site industriel à Ventavon. Pendant la mise en œuvre, nous avons aussi réalisé la formation sur place de leurs équipes de techniciens, afin de les rendre les plus autonomes et opérationnels possibles. Les 2 abris gonflables sont des structures en forme de tunnel, air captif, en enveloppe PVC 0.6 mm double peau capitonnée. - Droits réservés reproduction interdite. Copyright FlyPix.
Vidéos :
PLAYLIST TENTES GONFLABLES EDF : https://www.youtube.com/watch?v=rVVPPoMDXVc&list=PLJN9CI-mhN1uVyoc4KoaDUYxys-rgd-3m&ab_channel=StructuresGonflablesFlyPix
D'autres vidéos à ce sujet :
- https://youtube.com/shorts/bhu9Ld0-JjU
- https://youtube.com/shorts/fAQZtu8Rg8o
- https://youtube.com/shorts/ElDY2GQtTKo
- https://youtube.com/shorts/QMVmxEWm0Lg
- https://youtube.com/shorts/_WPpyxK637U
- https://youtube.com/shorts/2qAvfVt463E
- https://youtube.com/shorts/dPkYIYZgUuU
Présentation du concept du hangar gonflable de stockage pour EDF :
Droits réservés reproduction interdite. Copyright FlyPix.
Ci-dessous : une modélisation en 3D présentant le concept des 2 hangars gonflables air captif, validé par EDF.
Droits réservés reproduction interdite. Copyright FlyPix.
Qté 2 modules tunnels : largeur = 8 m x Longeur = 7 m, clef de voute : Hauteur 4 m, S = 56 m2, air captif, enveloppe PVC 0.6 mm double peau capitonnée + RACCORDS, bâche au sol amovible, bavette au sol
Caractéristiques techniques :
- Tente gonflable : abri de stockage,
- Composée de 2 modules autonomes et assemblables ensembles, pouvant être utilisés séparément,
- Raccords entre les 2 modules, fixations velcro larges bandes,
- Forme module : tunnel,
- Structure gonflable air captif, gonflée à l'air avec une pompe électrique et régulateur de pression
- Valve anti-retour, valves de surpression,
- Couleur BLANC ou SABLE (claire pour albédo minimum) - voir nuancier Pantone usine,
- Matériau : abris entièrement en PVC 0.6 mm double peau, jointures soudées, boudins interconnectés, successions d'arches demi-lune,
- Dimension unitaire par module : L = 7 m x l = 8 m,
- Hauteure interne clef de voute centrale : H = 4 m,
- Surface unitaire par module : 56 m2,
- Dimensions totale intérieures de la tente, les 2 modules assemblés : L = 14 m x l = 8 m,
- Surface totale intérieure de la tente, les 2 modules assemblés : 112 m2,
- Par module :
- 2 manchons à air pour ventilation, diamètres et emplacements à définir,
- 2 manchons passe fils et gaines électriques, diamètres et emplacements à définir,
- 2 Portes larges pignons : Hauteur de 3 m x largeur de 3 m (1 façade avant + 1 façade arrière), transparentes et amovibles,
- Façades avant et arrière en enveloppe PVC simple peau, amovibles,
- Bâche amovible au sol PVC S = 56 m2,
- Anneaux et œillets de fixations métalliques internes (pour éclairages LED non fourni),
- Anneaux et œillets métalliques externes pour les haubans,
- Kit haubanage : corde marine pro Lancelin
- Bavette au sol tout autour de la tente,
- Norme anti-feu LNE France type M2,
- BAT en studio graphique,
- Fabrication sur mesure, par nos soins, dans nos ateliers à Orléans, en France,
- Prévoir EDF 220 V, pour la pompe et le régulateur de pression,
- L'ensemble du kit est fourni sans lestages, à prévoir par vos soins,
- Sans marquages, sans fenêtres, ni point de jour.
Fourniture de :
- Qté 1 étude de contraintes physiques, notes de calcul, résistances, lestages, infographie, plans et modélisations 3D.
- Qté 2 modules tunnels : largeur = 8 m x Longueur = 7 m, clef de voute : Hauteur 4 m, S = 56 m², air captif, enveloppe PVC 0.6 mm double peau capitonnée + RACCORDS, bâche au sol amovible, bavette au sol.
- Qté 2 pompes électriques réversibles, normes CE, 220 V, garantie 1 an.
- Qté 2 régulateurs de pression, 220 V.
- Qté 1 livraison par transporteur, du lot entier, France Métropolitaine.
- OPTION : Qté 1 assistance, montage, pose et installation, formation de vos équipes, par nos soins.
Nota :
- Prévoir par vos soins les lestages : big bags à remplir de sable ou blocs de béton (nombres et poids à définir en fonction de l'étude physique et note de calcul),
- Prévoir par vos soins : éclairages LED froids,
- Prévoir par vos soins : climatisation, chauffage, dispositifs de contrôle du climat ou filtration.
- Prévoir EDF 220 V sur place pour la phase de gonflage (pompe) et pour le régulateur de pression.

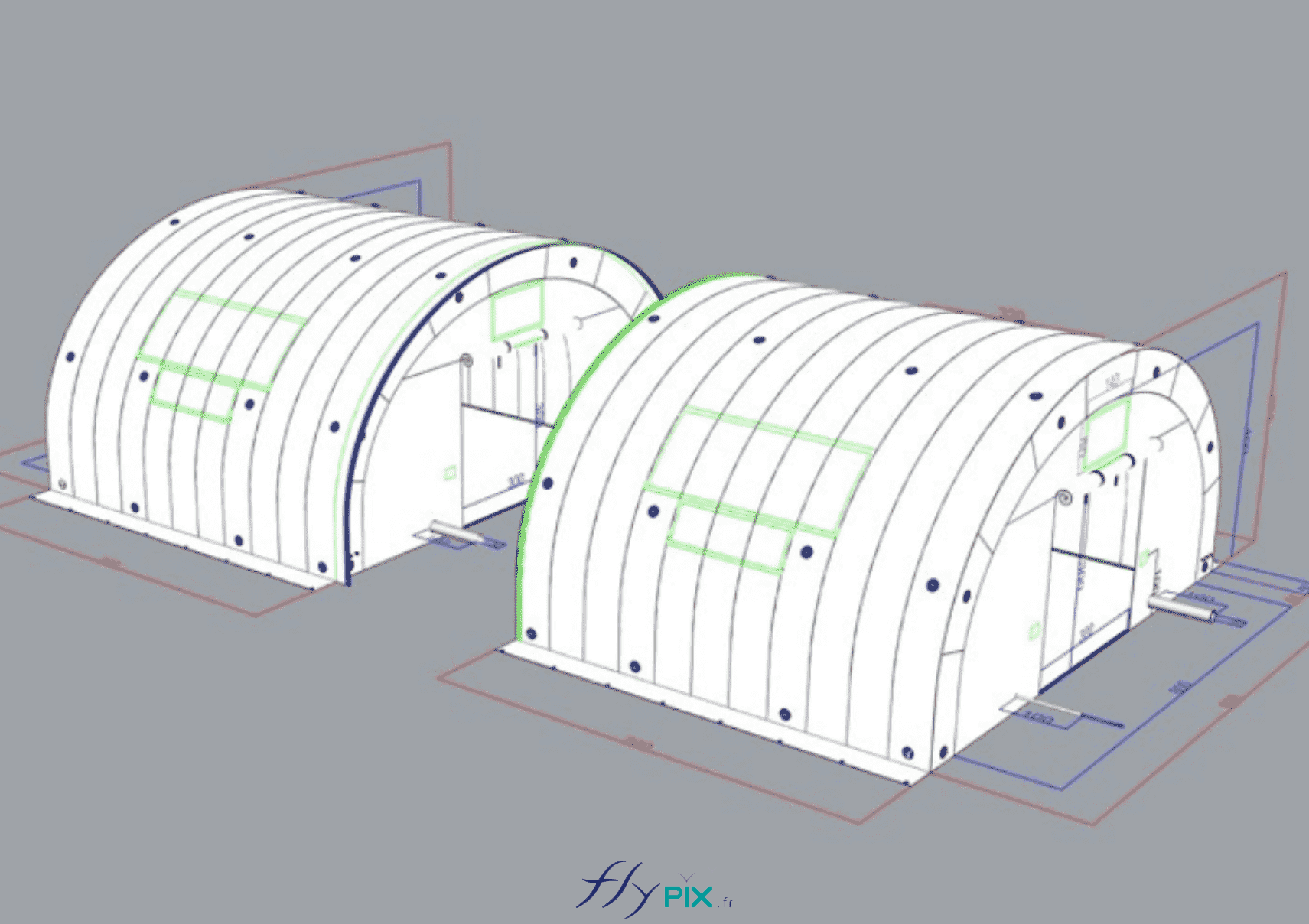

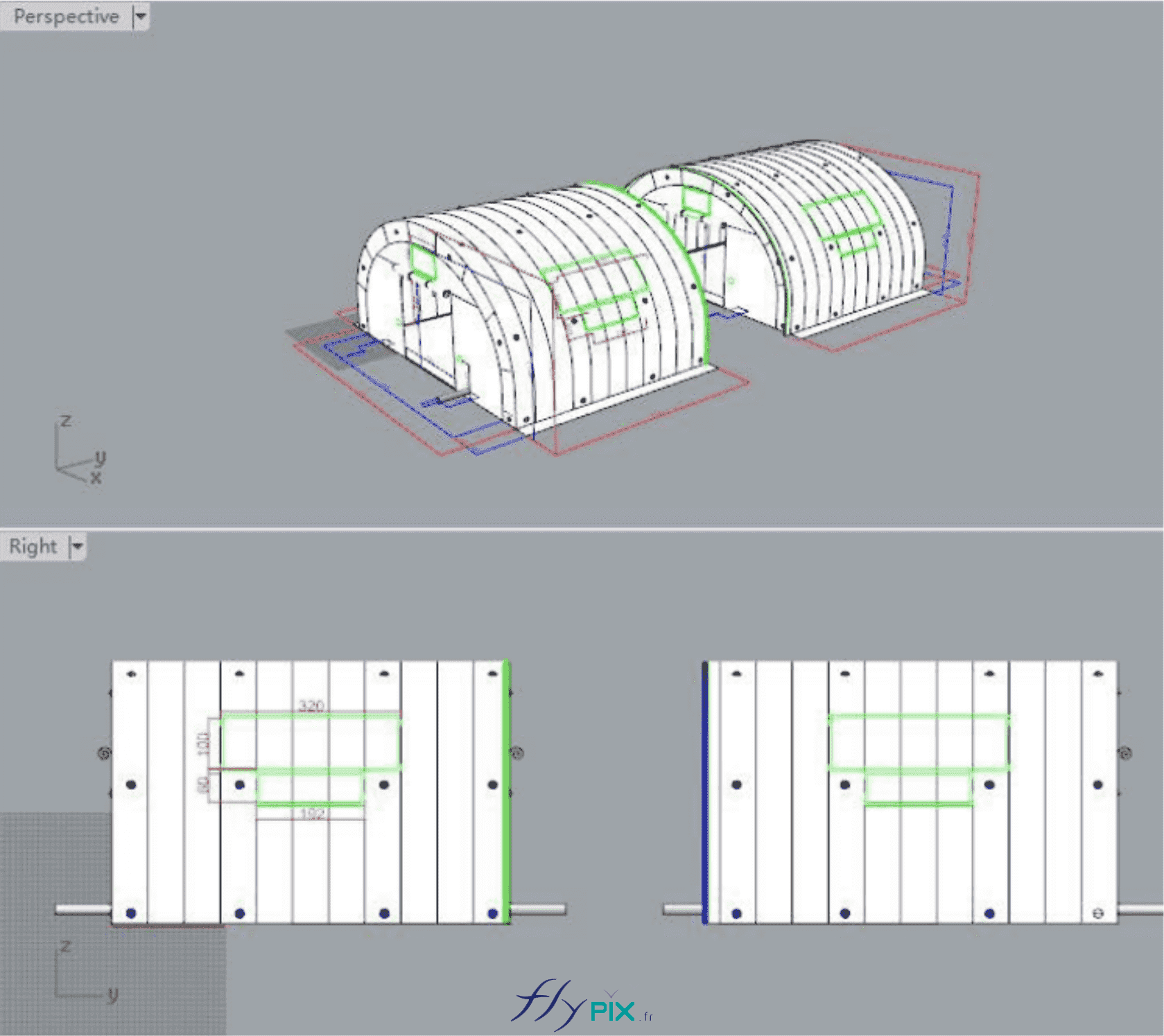

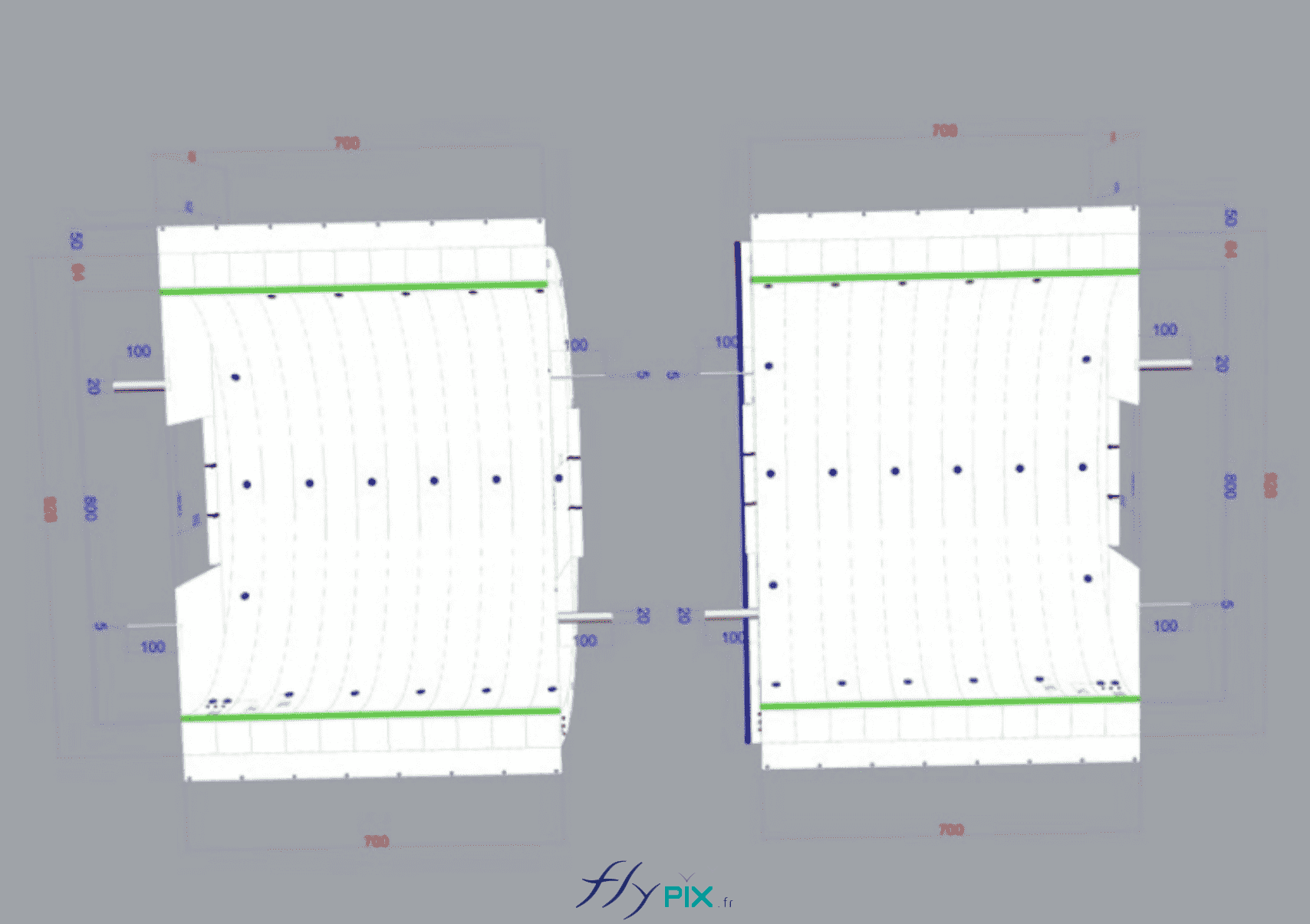

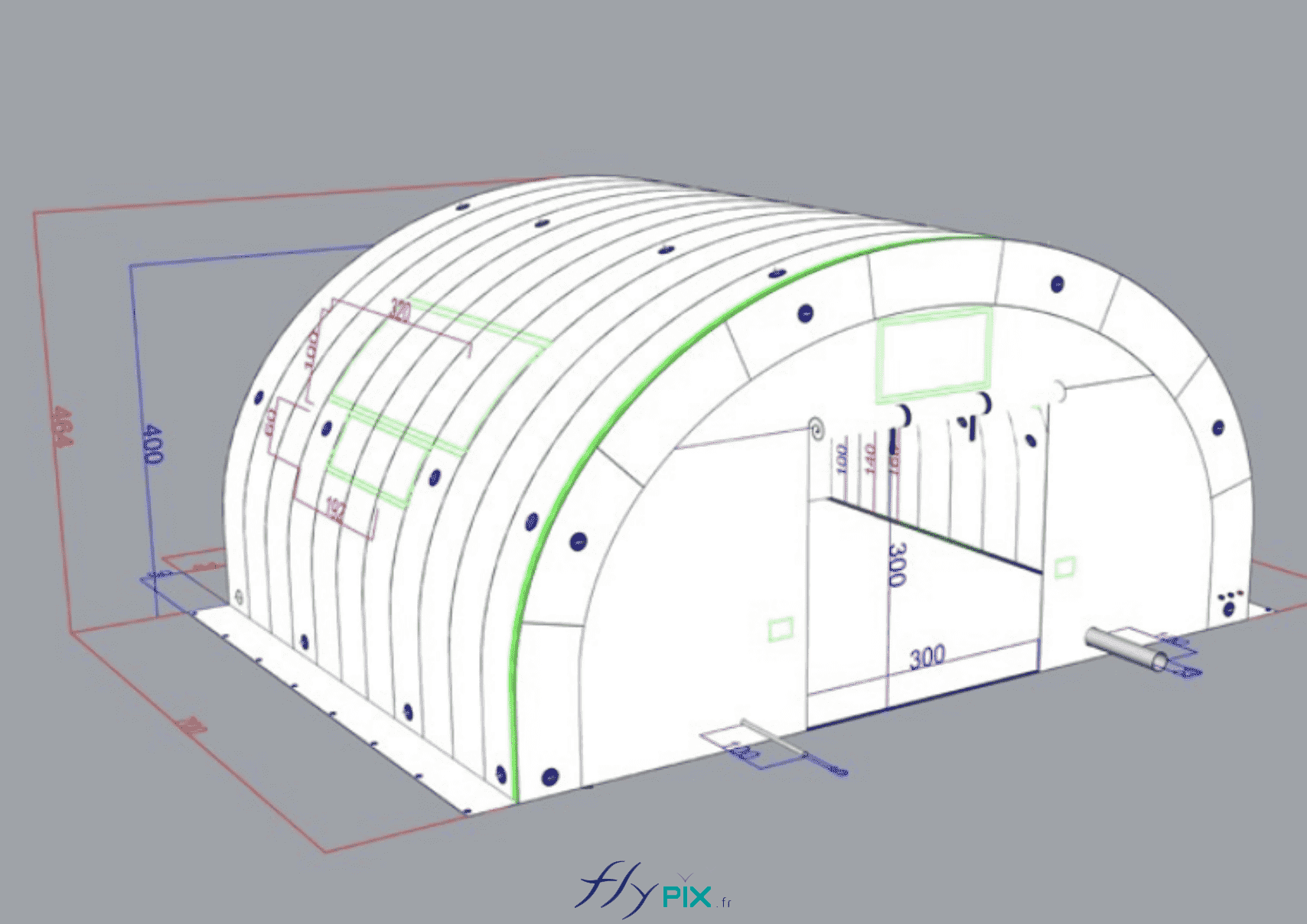

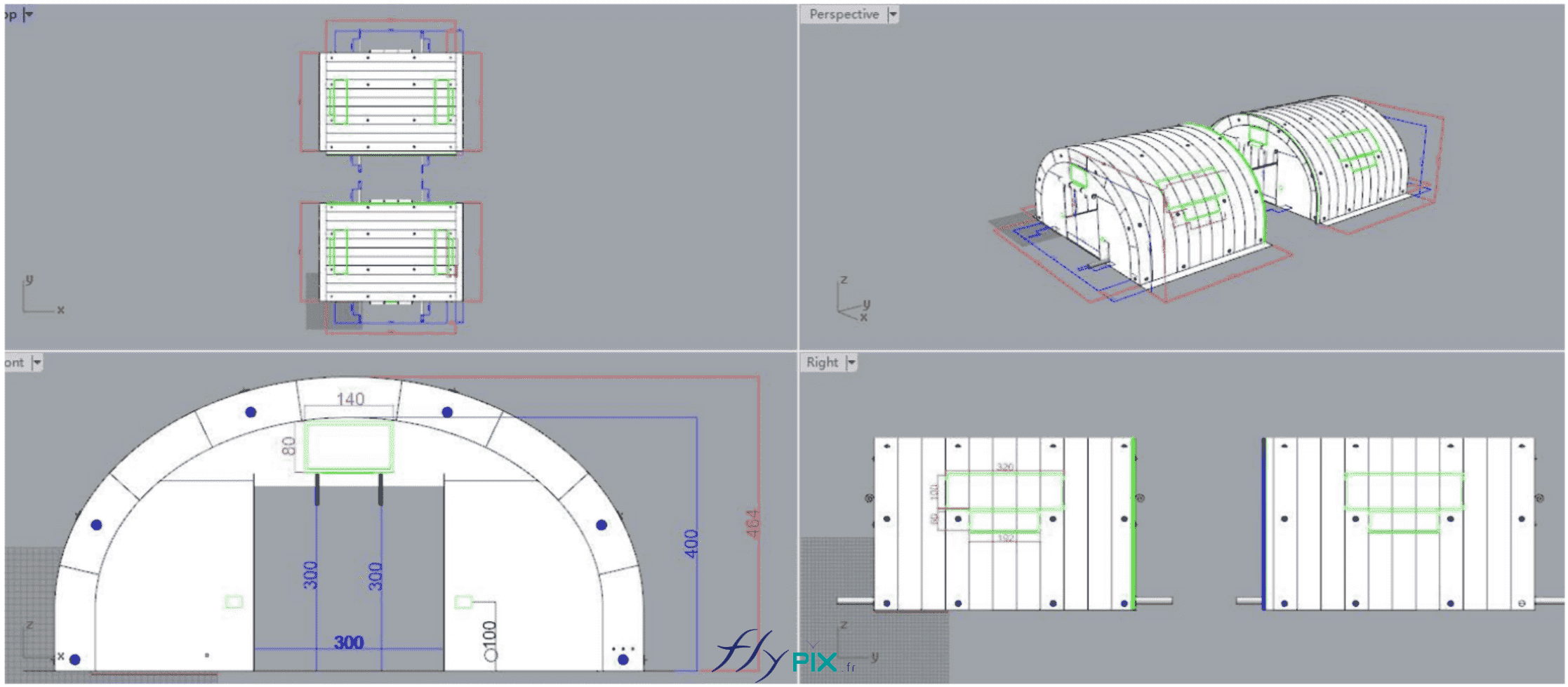

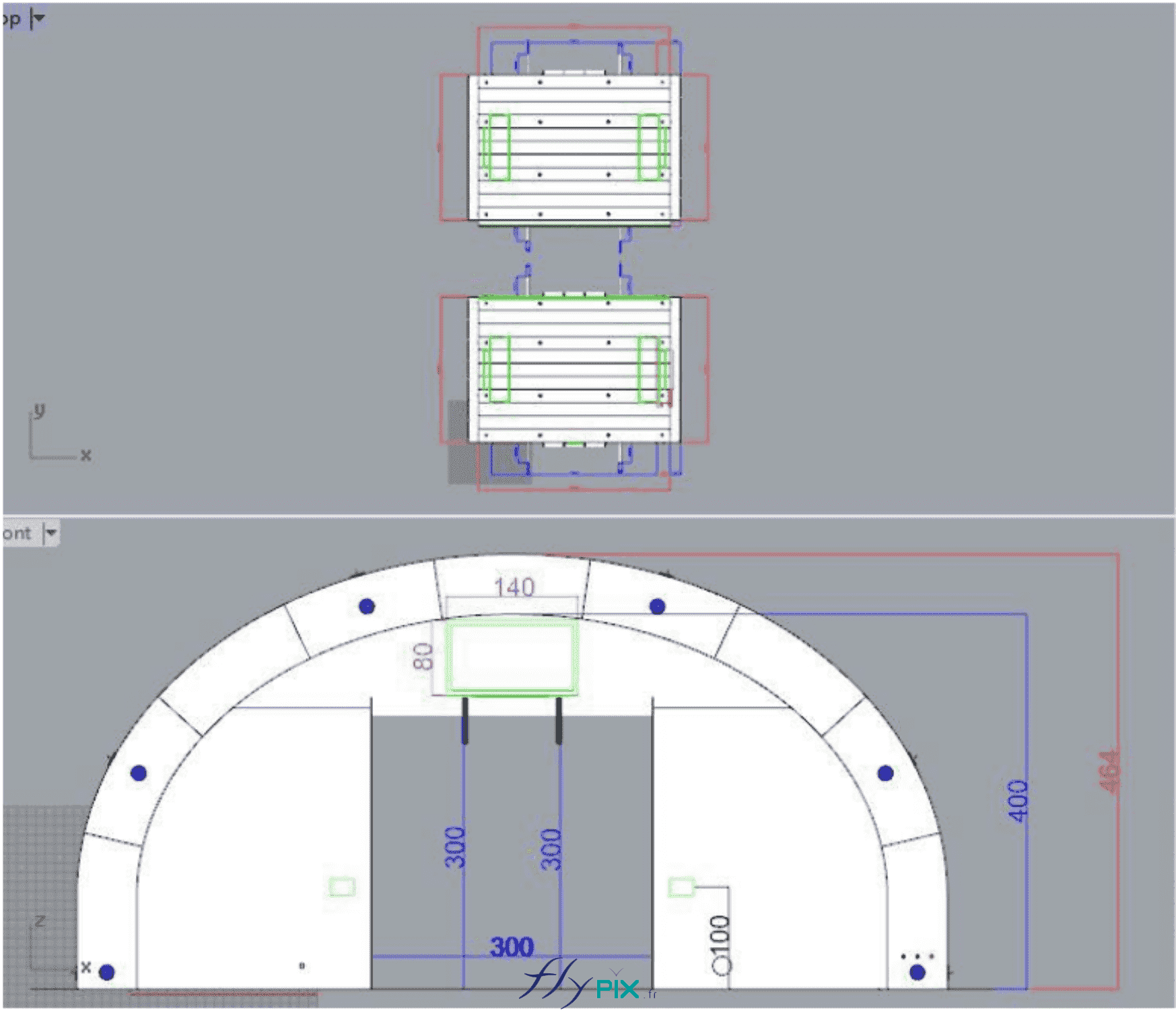

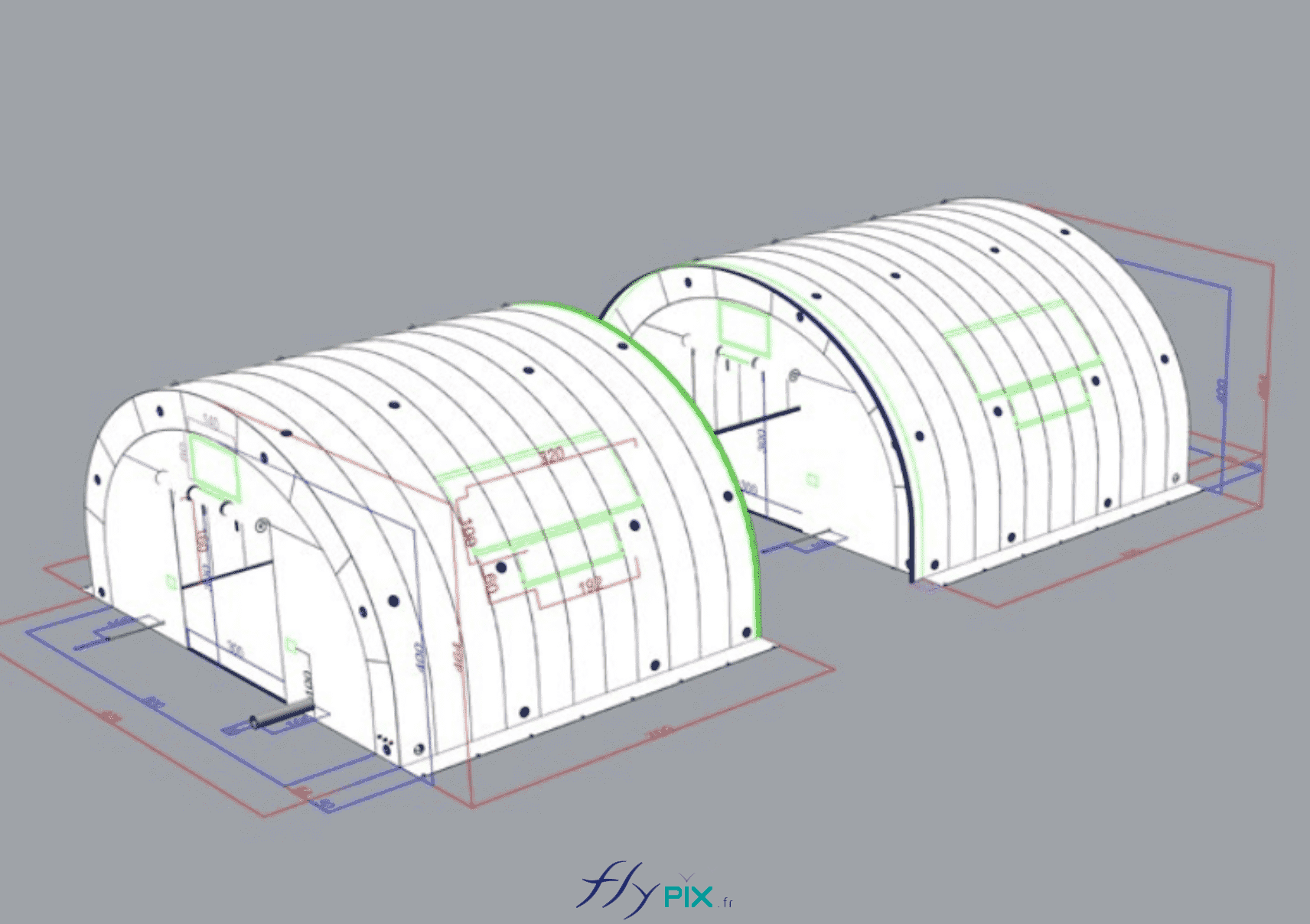

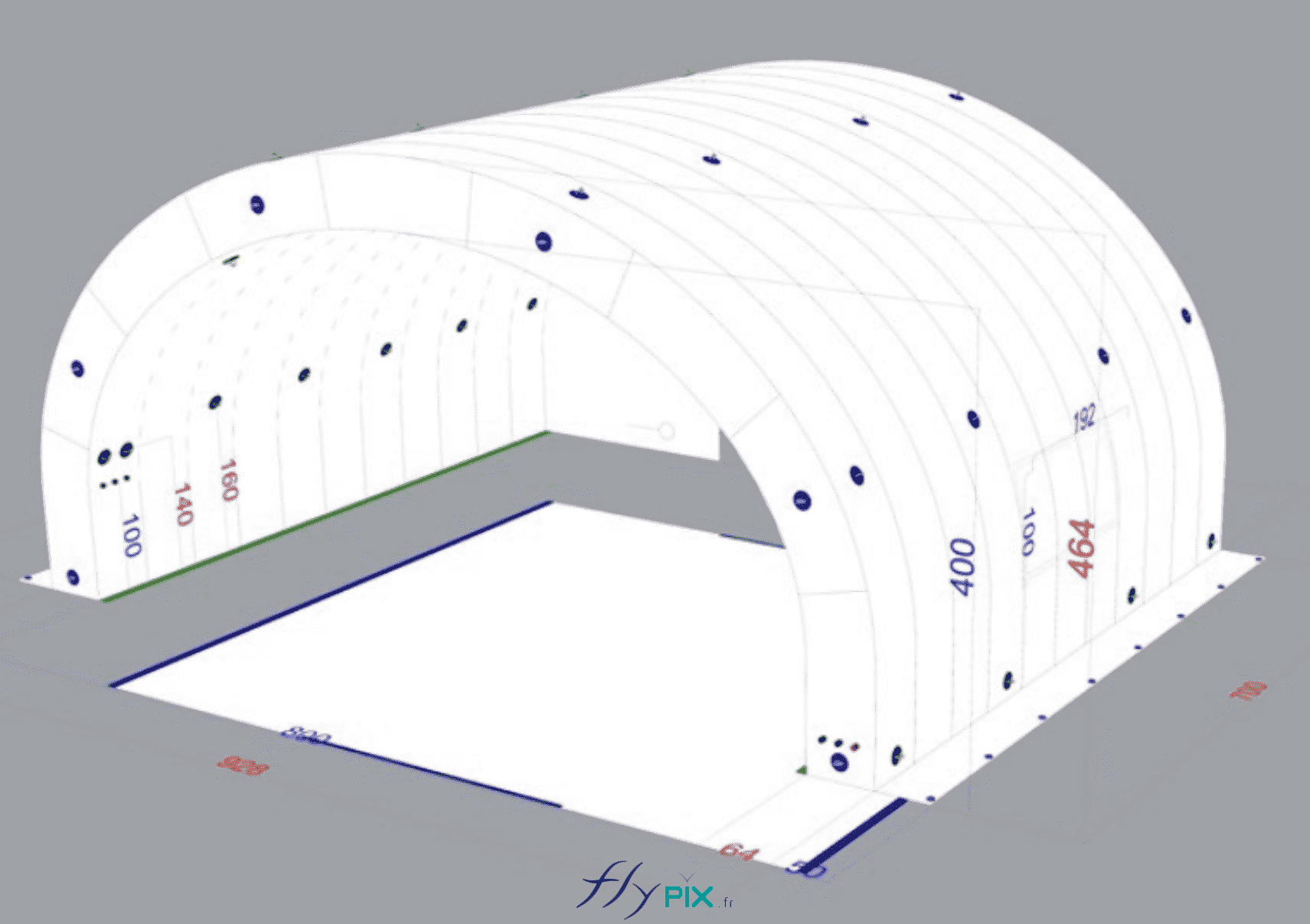

Nous vous présentons, dans les visuels suivants, différentes images de la modélisation en 3D, et de l'étude de concept des 2 modules de tentes gonflables industriels, validés par la société EDF :
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Ci-dessous, nous vous montrons le résultat final, avec le montage, la pose et l'installation des 2 abris gonflables industriels, sur le site du barrage hydro-électrique d'EDF, basé à Ventavon :
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Droits réservés reproduction interdite. Copyright FlyPix.
Découvrez d'autres exemples de réalisations de tentes gonflables industrielles :
- Hydro Exploitation, en Suisse : fabrication sur mesure d'une tente gonflable industrielle
- ALTRAD / PREZIOSO : grand hangar gonflable industriel, air captif, enveloppe PVC 0.6 mm double peau capitonnée
- Fabrication d'une tente gonflable industrielle de chantier ventilée par turbine pour TRANSKEO/KEOLI
- Une tente gonflable industrielle de chantier pour la société JEM
- Tente gonflable industrielle hangar CNES à Toulouse
- Tente gonflable industrielle
Nous livrons des abris et tentes gonflables de chantiers industriels et BTP dans les territoires suivants :
- France Métropolitaine,
- DOM-TOM: Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
- Europe : Luxembourg, Belgique, Suisse, Monaco,…
- Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
- Livraison possible dans le monde entier, sur demande.
Pourquoi nous ne proposons pas de toile OXFORD pour nos abris?
- Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
- Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
- Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.
Pour demander un devis et présenter votre projet de fabrication sur mesure de tentes gonflables industrielles, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à
